数字式压力计
数字式压力计

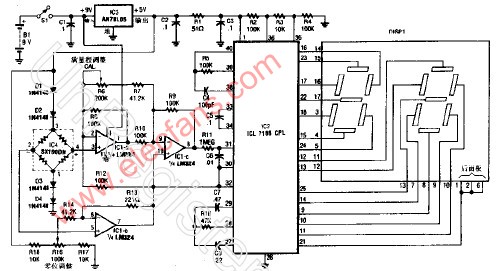

该电子压力计适用一个惠登斯电桥力传感器来驱动一个数字A/D转换器和一个显示器。IC是介于桥式传感器和A/D转换器间的四重激励器（pump）接口，R16用于零位调整，电阻R6用于满刻度标定，D1-D4提供温度补偿。
数字式压力计
该电子压力计适用一个惠登斯电桥力传感器来驱动一个数字A/D转换器和一个显示器。IC是介于桥式传感器和A/D转换器间的四重激励器（pump）接口，R16用于零位调整，电阻R6用于满刻度标定，D1-D4提供温度补偿。
