TTL集成与非门电路

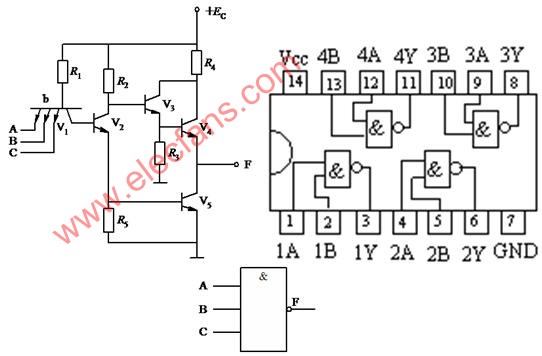

TTL与非门芯片举例
二、主要参数
(1)输出高电平UOH、输出低电平UOL
(2)阈值电压UT
(3)噪声容限电压噪声容限电压可以衡量门电路的抗干扰能力
(4)输入低电平电流IIL与输入高电平电流IIH
(5)扇出系数
(6)平均传输延迟时间
TTL集成门电路的使用注意事项
电源电压及电源干扰的消除:引入电源滤波,每隔6—8个门加接一个0.01—0.1μF的电容对高频进行滤波。
输出端的连接:注意线与问题和负载能力。
闲置输入端的处理。
电路安装接线和焊接应注意的问题:线要短、接地要好、烙铁功率不大于25W,焊接时间要短。
调试中应注意的问题:输出端高低电平的范围,输出端与地及电源之间的短接要避免。
