电缆测试器
来源：电子发烧友 作者：华强电子网 时间：2019-01-22 20:37
电缆测试器

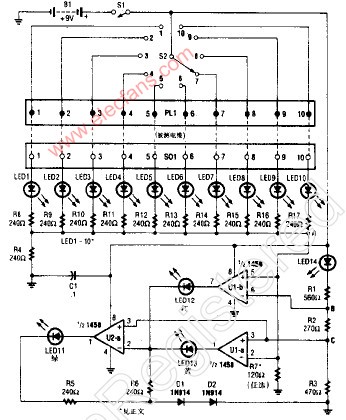

电缆测试器的核心是两个运算放大器，它们被用作指示电路短路的窗口比较器，第三个运算放大比较器用来指示电路正常（即电路既不断电又不短路）。带色的LED用来给出受测电缆中各导体的状态红灯表示两个导线间短路，黄灯表示导线断路，绿灯表示正常，条形图显示器的各LED用来显示电缆中正被测试的导线。
