晶体测试器

电子发烧友 2019-01-22 测试器

晶体测试器

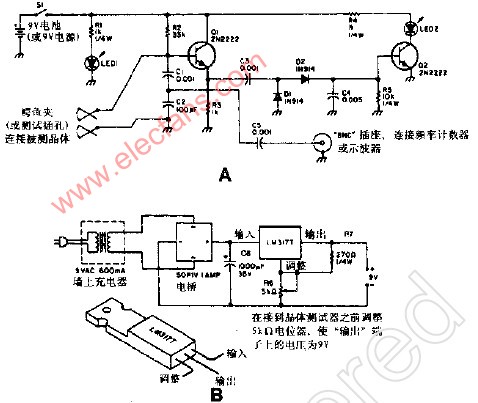

Q1构成科尔皮兹晶体振荡器，如果被测晶体工作正常，则振荡器产生的RF信号由D1和D2整流，使Q2导通，点亮LED2，LSD1是电源指示器。
