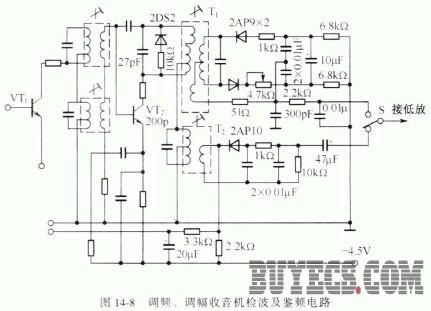

图14-8 是一个调频、调幅收音机共用的检波、鉴频电路，其VT2是中放的末级电路。
中频变压器T1调谐于10.7MHz 调频波的中频，T2调谐于465kHz周幅波的中频，T1的输出端与比例鉴频器电路耦合，通过鉴频电路解调出调频波中的音频信号。T2的输出端与二极管检波电路耦合，通过检波电路解调出调幅波中的音频信号。S为调频、调幅选择开关。
