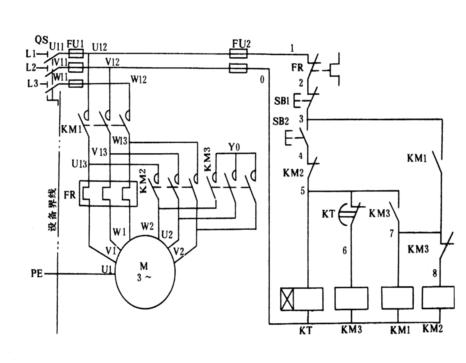

三相异步电动机Y—Δ转换启动的控制原理大致如下：

i.按下启动按钮SB2后，电源通过热继电器FR的动断接点、停止按钮SB1的动断接点、Δ形连接交流接触器KM2常闭辅助触头，接通时间继电器KT的线圈使其动作并延时开始。此时时间继电器KT虽已动作，接点应断开，但其延时接点是瞬间闭合延时断开的（延时结束后断开），同时通过此KT延时接点去接通Y形连接的交流接触器KM3的线圈回路，则交流接触器KM3带电动作，其主触头去接通三相绕组，使电动机处于Y形连接的运行状态；KM3辅助常开触头闭合去接通主交流接触器KM1的线圈。

ii.主交流接触器KM1带电启动后，其辅助触头进行自保持功能（自锁功能）；而KM1的主触头闭合去接通三相交流电源，此时电动机启动过程开始。

iii.当时间继电器KT延时断开接点（动断接点）KT的时间达到（或延时到）电动机启动过程结束时间后，时间继电器KT接点随即断开。

 iv.时间继电器KT接点断开后，则交流接触器KM3失电。KM3主触头切断电动机绕组的Y形连接回路；同时接触器KM3的常闭辅助触头闭合，去接通Δ形连接交流接触器KM2的线圈电源。

v.当交流接触器KM2动作后，其主触头闭合，使电动机正常运行于Δ形连接状态；而KM2的常闭辅助触头断开使时间继电器KT线圈失电，并对交流接触器KM3联锁。电动机处于正常运行状态。

vi.启动过程结束后，电动机按Δ形连接正常运行。
