二极管用于调频收音机AGC电路

来源：电子发烧友 作者：华强电子网 时间：2019-01-22 20:42

二极管用于调频收音机AGC电路

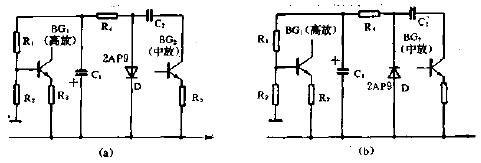

调频收音机中自动增益控制电路的原理和调幅收音机中的相似，但目的有些不同。调频收单机的AGC电路，通常是从中频放大器的某一级取出信号，经过整流变成直流。反馈到高放管的基极，去控制高放管的直流工作点，如果这个包馈的附加偏置电流的方向和高放管原来的直流偏置的方向相反，称为反向AGC，如果相同，则称为正向AGC。图A所示的是反向AGC电路。在无信号时，电阻R1，R2决定了高放管的静态工作电流。
