用JK-FF触发器实现的3分频电路

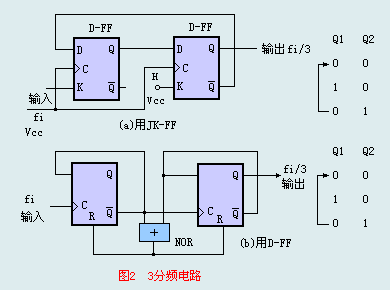

图2是3分频电路，用JK-FF实现3分频很方便，不需要附加任何逻辑电路就能实现同步计数分频。但用D-FF实现3分频时，必须附加译码反馈电路，如图2所示的译码复位电路，强制计数状态返回到初始全零状态，就是用NOR门电路把Q2，Q1=“11_B”的状态译码产生“H”电平复位脉冲，强迫FF1和FF2同时瞬间（在下一时钟输入Fi的脉冲到来之前）复零，于是Q2，Q1=“11_B”状态仅瞬间作为“毛刺”存在而不影响分频的周期，这种“毛刺”仅在Q1中存在，实用中可能会造成错误，应当附加时钟同步电路或阻容低通滤波电路来滤除，或者仅使用Q2作为输出。D-FF的3分频，还可以用AND门对Q2，Q1译码来实现返回复零。
