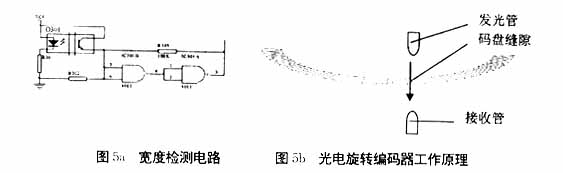

宽度检测(图5a)：这部分电路的功能是利用光电旋转编码器(图5b)记录下每张钞票走过时的脉冲数量，大于或小于一定数值就发出报警信号。一般情况下此电路可以做到2mm以下的精度。光电旋转编码器的工作原理如(图5b)所示：用码盘旋转来阻断发光管和接收管之间的红外光，在接收端电路中产生脉冲信号。记录钞票走过时的脉冲个数，就可以准确地知道钞票的宽度。AT89C52用P13输入该信号并处理。

长度检测：本设计中使用光长度检测传感器采集信号，经AD623放大后送给模数转换器AD7821变成数字形式。DB0-DB7将数字量送入AT89C52的P2口。
