紫外线特性检测电路(纸币鉴伪系统电路)
紫外线识别电路。紫外光特性是目前最为常见的识伪方法，我们都知道一定波长的紫外线具有能够激发隐含的不发光荧光物质发出可见光这一物理特性。当波长340～370左右的紫外光照射在含有荧光剂的纸张表面时，荧光剂被击发出波长470nm的蓝紫光，即所说的荧光反应，真钞使用特殊纸张不含荧光剂，不会有荧光反应，有些假钞制造不具备这一条件，币面会产生荧光反应。但近些年来，由于技术的进步和集团化大规模造假成为伪币产生的主流，不含荧光剂的伪钞越来越多，上述方法已不能有效地检验出纸币的真伪，而磷光反应是在钞票的特定部位印上紫外光下呈黄绿色发光的物质，检测原理和上面相同。这两种特性综合使用，可以提高识伪的可靠性。

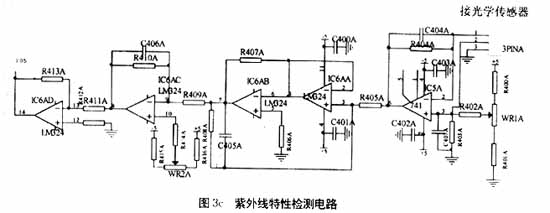

在(图3c)中可以看到光学传感器采集到的电流讯号，经过IC5A(ua741)构成的电流——电压转换器成为电压信号，再由LM324(a，b)两极放大并同比较器(LM324c构成)设定的门限值比较后，将电平信号传给单片机的P05，P06处理。

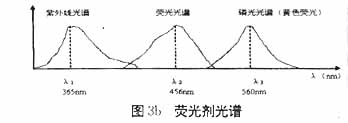

一般紫外线光源采用主峰值谱线在365nm的紫外线黑光灯，光学传感器采用光学滤色片加兰硅光电池组成。光学传感器可根据(图3b)确定光谱响应曲线，注意应严格控制其曲线的截止频率和选用高透过率的光学材料做滤色镜片。
