鉴向倍频线路

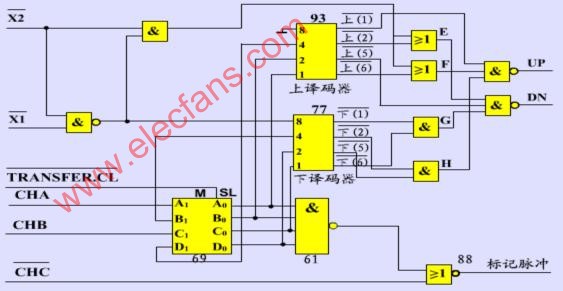

图是该鉴向倍频线路图。图中元件69是一个四位的并行移位寄存器(SN7495N)，其内部是4个触发器。4个触发器的触发端连在一起，即元件69的SL端， 是4个触发器的输入端 是输出端。93和77号元件是两块将BCD码(二—十进制码)译为单十进制码的译码器。1和2的状态决定着UP和DN的输出脉冲频率，当 时。从UP或DN送出的脉冲的频率为输入信号CHA或CHB的两倍；当 时，从UP或DN得到的是四倍频的脉冲。图5-54是鉴向倍频线路的工作波形图。
