检波器原理图

电子发烧友 2019-01-23 检波器

检波器线路图

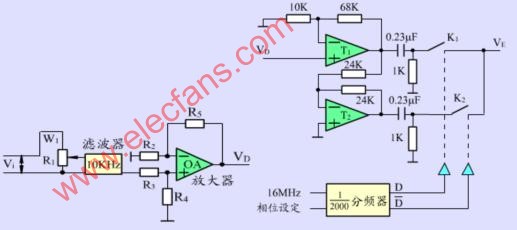

下图是一种检波器线路图，它是一个带放大器和反相器的电子开关电路。输入信号V1经放大器T1、反相器T2和RC线路变成两列相位相反的交变电压信号，参考信号是与Vd同频率、同相位的方波信号。
