长虹VD6000型VCD机电源电路图
长虹VD6000型VCD机电源电路图
图１、图２是长虹ＶＤ６０００型ＶＣＤ机的电源电路，其中图１所示电路位于电源电路板上，属于串联可调稳压电源部分；图２所示电路在主机板上，属于开关电源部分。二者共同构成ＶＤ６０００的“第二代混合式高效绿色电源”。
１．音视频电路±８Ｖ电压

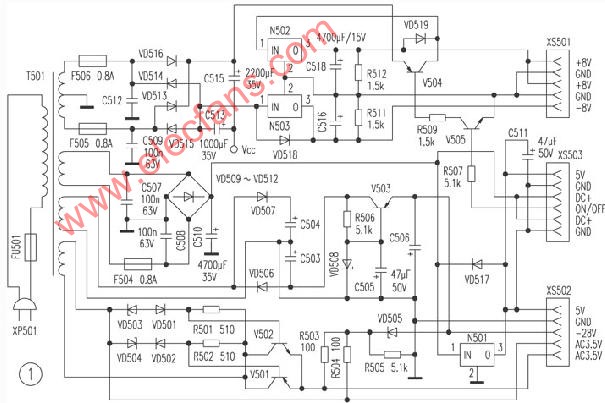

图１中，当插上电源插头后，交流２２０Ｖ电源就加到电源变压器Ｔ５０１初级，经过变压器降压后从四组次级线圈输出。变压器次级第一组线圈输出的交流电经过ＶＤ５１３、ＶＤ５１６整流，Ｃ５１５滤波得到的直流电压经过开关管Ｖ５０４加到三端集成稳压器Ｎ５０２的{1}端，从{3}端输出＋８Ｖ电压，经插接件ＸＳ５０１→ＸＰ５０１为音视频电路供电，从图１中可以看出，该＋８Ｖ电压受待机／开机键的控制。
变压器次级第一组线圈输出的交流电经过ＶＤ５１４、ＶＤ５１５整流，Ｃ５１３滤波后得到负的直流电压，经过三端稳压器Ｎ５０３（７９０８）输出－８Ｖ电压，经插接件ＸＳ５０１→ＸＰ５０１为音视频电路供电。该－８Ｖ电压不受待机／开机键的控制。
２．系统ＣＰＵ、键盘ＣＰＵ电源电压
变压器次级第二组线圈输出的交流电经过ＶＤ５０９～ＶＤ５１２整流、Ｃ５１０滤波得到约８．３Ｖ的直流电压ＤＣ＋，再经过三端集成稳压器Ｎ５０１（７８０５）得到＋５Ｖ的电压，通过ＸＳ５０３为系统控制微处理器Ｎ８０４提供工作电压和复位电压，同时还通过ＸＳ５０２为本机键盘ＣＰＵ Ｎ６０１供电。另外，该组线圈输出的交流电压经过整流滤波产生的＋８．３Ｖ直流电还通过ＸＳ５０３提供给开关电源。
３．ＶＦＤ显示屏电压
变压器次级第三组线圈输出的交流电压经过ＶＤ５０６、ＶＤ５０７、Ｃ５０３、Ｃ５０４倍压整流滤波后再经过Ｖ５０３、ＶＤ５０８等组成的电子滤波稳压电路稳压后，输出－２８Ｖ直流电压，经过插接件ＸＳ５０２为ＶＦＤ荧光显示屏驱动电路提供参考电压，该－２８Ｖ电压不受待机／开机键的控制。
变压器次级第四组线圈输出的交流电经过ＶＤ５０１～ＶＤ５０４、Ｖ５０１、Ｖ５０２并分别经过ＶＤ５０５，叠加上－２８Ｖ的直流电压后，输出两个交流３．５Ｖ电压，经过插接件ＸＳ５０２→ＸＰ５０２为ＶＦＤ荧光屏提供灯丝电压，该ＡＣ３．５Ｖ电压不受待机／开机键的控制。
４．开关电源

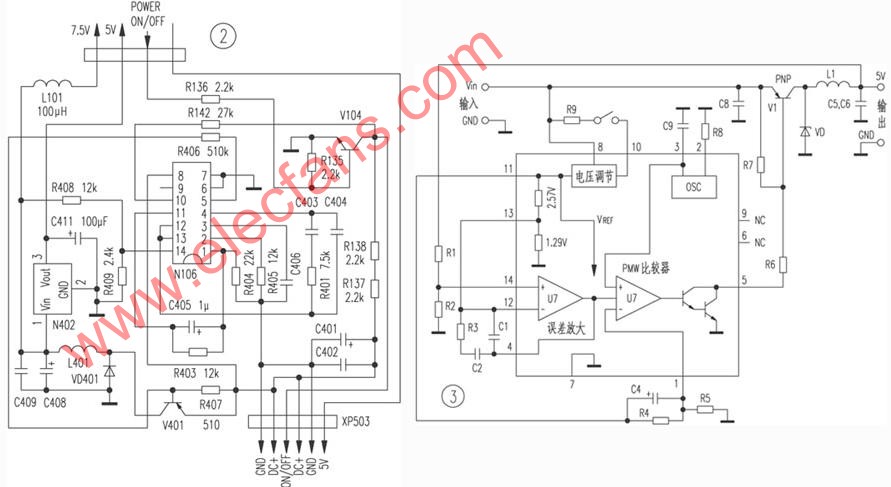

图２是ＶＤ６０００的低压开关电源部分，它实质上是一个ＤＣ－ＤＣ变换器。变压器次级第二个线圈产生的交流电经过整流滤波得到的＋８．３Ｖ低压经过插接件ＸＳ５０３→ＸＰ５０３的ＤＣ＋端加到ＤＣ－ＤＣ变换器Ｎ１０６的{8}脚、{10}脚。
Ｎ１０６（ＢＡ９７００）是一个带开关的直流－直流变换器，其内部电路和典型应用电路见图３。当输入的直流电压加到Ｎ１０６第{8}脚、{10}脚后，内部的电压调整器和振荡电路（ＯＳＣ）就开始得电工作，{2}、{3}脚外接的Ｒ、Ｃ元件为定时元件，它们决定振荡器的振荡频率。振荡信号送到ＰＷＭ比较器的一个输入端，同时，电压调整器由{11}脚输出一个２．５７Ｖ的基准电压，经电阻Ｒ４、Ｒ５分压为ＰＷＭ比较器提供一个基准电压。２．５７Ｖ的基准电压还经电阻分压从{13]脚输出一个１．２９Ｖ的基准电压加到{12}脚内部的误差放大器反相输入端，作为误差放大器的基准电压。
只要{1}脚有ＰＷＭ比较器的基准电压，外加有振荡时钟，ＰＷＭ比较器便有脉冲方波输出，其脉冲宽度由振荡信号和误差比较放大器输出的误差信号共同决定。ＰＷＭ比较器输出的ＰＷＭ方波经激励后从{5}脚输出，加到开关调整管Ｖ１基极，控制Ｖ１的导通时间，从而达到使输出电压稳定的目的，Ｖ１输出的脉冲波经过Ｃ５、Ｃ６滤波，就可以输出直流电压。图３中的ＶＤ为续流二极管，Ｌ１为储能电感。
将Ｃ５、Ｃ６两端输出的直流电压反馈回去，通过Ｒ１、Ｒ２分压后加到误差比较放大器的同相输入端{14}脚，与１．２９Ｖ基准电压进行比较，然后根据比较结果去控制{5}脚输出脉冲的宽度，从而调整输出电压，使输出电压保存稳定，达到稳压目的。
在图２中，Ｃ４０８、Ｃ４０９两端输出的就是经过开关稳压的直流电压，这个稳定的直流电压一路经过Ｌ１０１输出７．５Ｖ电压给伺服驱动电路Ｎ１０３、加载电机驱动电路Ｎ１０４和Ｎ１０５，另一路经过三端集成稳压电路Ｎ４０２稳压→ＸＳ１０１→ＸＳ８０１→Ｖ８０１稳压，输出３．３Ｖ电压为解码芯片供电。
５．待机／开机控制
由变压器次级第二组线圈输出的交流电压经过ＶＤ５０９～ＶＤ５１２、Ｃ５１０等整流滤波并经三端集成稳压器Ｎ５０１稳压得到＋５Ｖ电压，为系统微处理器Ｎ８０４供电并复位，使Ｎ８０４首先工作。这时Ｎ８０４的{14}脚输出５Ｖ高电平，使开机管Ｖ１０４饱和（见图２），Ｎ１０６的{10}脚为低电平，Ｎ１０６不工作，伺服驱动电路Ｎ１０３、加载电机驱动电路Ｎ１０４、Ｎ１０５以及解码电路都无电压而不工作。由于Ｖ１０４饱和，Ｖ１０４集电极电压为０Ｖ，这个电压通过ＸＰ５０３→ＸＳ５０３的ＯＮ／ＯＦＦ端子使Ｖ５０５、Ｖ５０４截止，音视频电路失去＋８Ｖ电压也不工作，整机处于待机状态。在待机状态时，只有本机键盘ＣＰＵ（Ｎ６０１）和系统微处理器（Ｎ８０４）工作，随时等待用户输入指令。
当用户按下待机／开机键（或者播放键）时，Ｎ８０４的{14}脚输出０Ｖ低电平，Ｖ１０４截止，Ｎ１０６的{10}脚电压变为１０Ｖ，Ｎ１０６工作，输出＋７．５Ｖ和３．３Ｖ电压；同时，Ｖ５０５、Ｖ５０４饱和，输出＋８Ｖ电压，整机全部电路都处于工作状态，即开机状态。
