超前进位产生器74182

来源:电子发烧友 作者:华强电子网 时间:2019-01-23 10:44

产生器

超前进位产生器74182

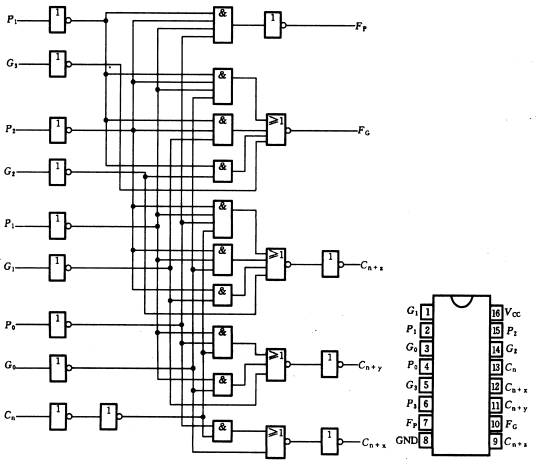

  多位数的超前进位加法器的进位是并行产生的,大大提高了一算速度。但是随着位数的增加,超前进位逻辑电路越来越复杂。为了解决这一矛盾,设计出了专用的超前进位产生器,用多个超前进位产生器连接,既可扩充位数而又不使逻辑电路太复杂。集成超前进位产生器74182的逻辑图和引脚图分别如下图所示。

  对74182的引出端信号说明如下:
  74182的输入、输出信号有进位输入端Cn,进位输出端Cn+x、Cn+y
、Cn+z,进位产生输出端FG(低电平有效),进位传输输出端FP(低电平有效),进位产生输入端G0~G3(低电平有效),进位传输输入端P0~P3(低电平有效)。74182的逻辑功能如下列诸表所示。

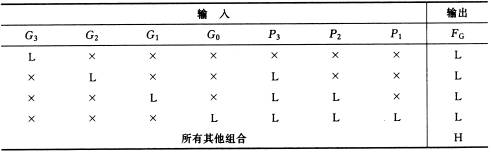

  74182FG输出功能表

  74182FP输出功能表

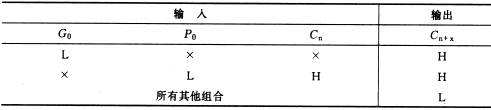

  74182Cn+x输出功能表

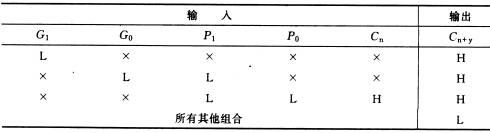

  74182 Cn+y输出功能表

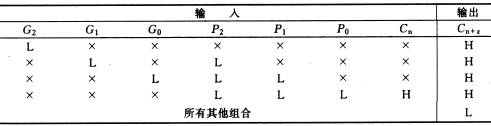

  74182 Cn+z输出功能表

  根据这些功能表可得到:

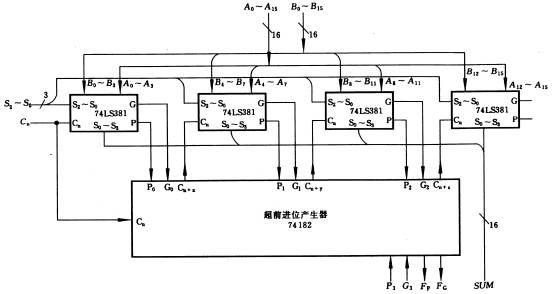

  16位全超前进位算术/逻辑运算电路图如下所示:
