收音机组装与调试

收音机组装与调试
一、实验目的：
1、 学习焊接收音机掌握焊接方法
2、 通过焊接收音机掌握焊接方法
3、 学习收音机的调试方法
二、收音机的基本工作原理
（1） 发送过程
人耳所能听到的声音频率约在20Hz—20kHz的范围，通常我们把这一范围叫音频，声波在空气
中的传播速度（340m/s）比起无线电波的传播速度（3×108m/s）是很慢的，而且衰减的相当快，
所以声音是不会传送很过远的，要实现声音的远距离传送，首先应将声音通过话筒（微音器）转
化为音频电信号，音频电信号是不能直接向空间发射的，必须用音频信号去调制一个等幅的高频
振荡才能实现声音的远距离传输，这人等幅的高频振荡叫载波。这里音频信号称为调制信号，经
过调制的载波叫已调波,已调波经调谐功率放大器放大，由发射天线辐射到空间，声音广播（简称

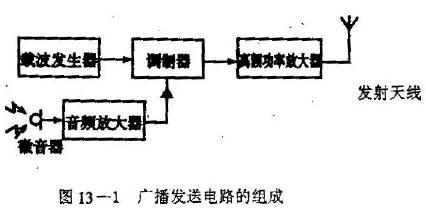

广播）发送的组成如图13—1 所示。

音频对载波的调制方式有多种，一般广播采用或调幅或调频，调幅是使载波的振幅随调制信

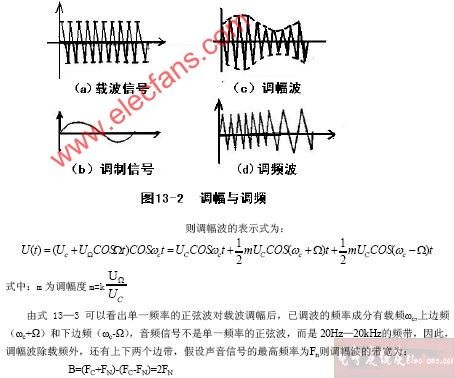

号的强弱变化，调频带是使载波的频率随调制信号的强弱变化，图13—2 是载波、调制信号（单
一频率的正弦波）、调幅波和调频波的波形，调幅波与调频波比较，由于调幅波频带窄，接收机简
单，成本低的特点，所以目前中央和各省市及地方电台均采用调幅广播，对调幅波设载波为：

我国规定调幅广播中取音频信号的最高频率为Fn=4.5kHz，则每一广播电台占有9kHz的带宽。
调幅广播根据载波频率的高低分为中波，中短波和短波，我国中波广播频段为535kHz—1605kHz，
短波I为2.7—7MHz，短波Ⅱ为7—18MHz。
由于调频波具有抗干扰能力强，音质好的特点，目前中央和大多省市区都有调频广播，调频
广播频段为88—108MHz,已调波带宽为150—200kHz。
（2）接收过程
接收过程与发送过程相反，它的任务是将空中传送来的电磁波接收下来，并还原成调制信号，
经音频放大器放大推动杨声器发出声音。
接收机的电路形式有两种，一种为高放式收音机，高放式收音机首先经输入回路选频放大器
放大，再经检波和音频放大推动扬声器发出声音，高放式收音机组成如图13—3 所示。

高放式收音机具有灵敏度高，输出功率大的优点，但选择性差，另外高放级一般由二、三级
组成，调谐比较复杂；另一种是超外差收音机，其电路组成如图13—4 所示。

图13—4 超外差收音机的组成
超外差式收音机与高放式收音机的区别是把接收到的高频信号变为频率较低的中频信号，经
过中频放大器放大，再进行检波，要将高频信号变换为中频信号，接收机还需要外加一个正弦信
号，这个信号叫外差信号，产生外差信号的电路叫本机振荡器，高频信号和外差信号均加到混频
器，利用晶体管的非线性混频，经中频选频电路得到两者的差频信号，即f1=f0-fs，这个差频信号
叫中频，我国规定调幅收音机中超外差收音机由于中频465kHz（调频为了10。MHz），中频放大器
的调谐回路在选台时不需要调整，中频所以目前接收机的主要形式是超外差接收机。
三、外差式收音机介绍
1、 输入回路
输入回路的作用是从各种无线电波和干扰信号中，选择出所要收听的电台信号，它是同绕在

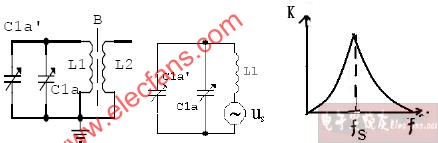

磁棒上的线圈L1 和双连可变电容的输入连 及并联补偿电容 组成，见图13-5（a），由于电磁波
是有天线线圈L1产生感应电动势的，起等效电路如图13-5（a）所示，所以输入回路为一串谐振电路，其谐振固有频率fs=,对于接收信号中fc=fs的信号，输入回路产生串联
谐振，发生串联谐振时，L1两端电压最高，对其他频率的信号通过输入回路都因受到衰减，其谐振
曲线如图12-5（c）从而达到回路选台的目的，调节C1a,便可改变谐振频率，从而可接收到本频率
段不同电台的广播。
输入回路选择到的高频信号，通过L1，L2 的耦合加到混频级。

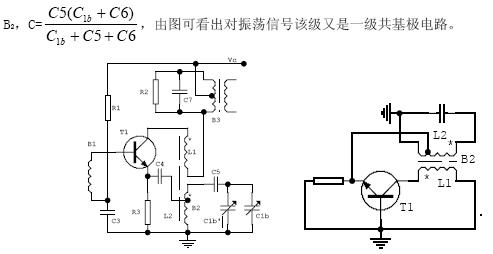

图13-6 变频电路 图13-7
输入高频信号耦合加到T1 的基极，本振信号与高频信号利用晶体管输入特性的非线性实现

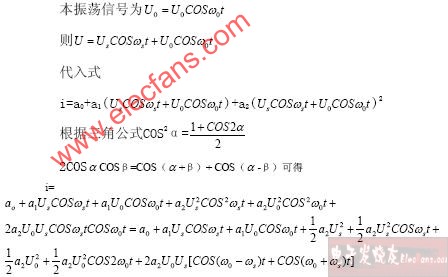

混频，若非线性器件的伏安特性：
i=a0+a1u+a2U2
i是通过非线性器件的电流，U是加到非线性器件上的电压，设高频信号为Us=UsCOSωst

由式13—6 可见不同频率高频电压作用于非线性器件时其电流不仅有基波成分还要产生一系列的
谐波及频及差频，经集电极并联调谐回路（B3 与C7 组成），取出差频ω0-ωs（即为中频）信号送入
中频放大器放大。
由于混频是利用晶体管输入特性曲线的非线来实现的，所以选择适当的工作点是十分重要的，
工作点选择低谐波成分丰富易产生差频项，但对本机振荡来讲，不易产生振荡成无声，对于高频
信号来讲也会产生非线性失真，同时高次谐振波成分过强时还会产生“啸叫”。工作点若选择过高，
本机振荡虽易起振，但差频相较小变频增益反而会下降，一般变频级集电极电流为0.3-0.5mA

3、中放
中频放大器的作用是对中频信号进行放大，中频放大电路如图13—8 所示，与一般RC振荡器
不同的是其集电极负载为中频变压器B4 初级与电容C8 组成并联谐振电路，其谐振回路的中心频
率为中频，对于465kHz中频信号并联谐振电路阻抗最大（RC且为纯阻性的），中频放大器增益最

高，而对于其它频率万分都将受到衰减和抑制。并联谐振电路中电感具有中心抽头，其作用是2、
3 两端并联谐振阻抗与晶体管的输出电阻相匹配，中频变压器初级绕组较高，次级绕阻很小，其目
的也是使中频变压器与下一级输入电阻匹配以提高传输效率，一般
Vc
B3
R4
R5 C10
R6
C9
T2
3
2
1
C8
B4
图 13-8 中频放大器
收音机中放有关两级，如果将变频级考虑在内为三级，三个中频变压器各不相同，以型号和磁帽
上的颜色区分，其目的是对各级中放的选择性，通频带和增益各有侧重，以满足整体设计指标的
要求，一般中放1 表态工作电流0.8—1.2mA，中放2 工作电流1—1.5mA，要求中放增益40db，
带宽5—7kHz，邻近电台衰减26db 以上。
2、 检波：
检波的作用是从调幅波中得到调制信号，它与发送端调制器的作用相反，故称为解调。
一般收音机采用二极管检波，二极管检波电路如图13—9 所示。B是中频变压器，D是检波二
级管，CL、RL是检波负载，中频调幅波，通过中频变压器B耦合加到检波二极管D两端。对于图13
—10 所示的调幅波的第一个正半周二极管D导通对CL波负载RL放电，由于放电时间常数较大，CL放
电速度比中频信号的变化速度慢，检波二极管D截止，CL充电，这样不断重复的结果，更可得到调
幅包络，经低通滤波器滤除高次谐振波便可得到原调制信号。
检波器有大信号检波和小信号检波之分，输入中频信号电压大于0 .5V 时为大信号检波，输
入中频信号电压小于0.5V 时为小信号检波，小信号检波检波二极管工作于二极管的非线性区非线
性失真较大，检波效率低，大信号检波检波二极管工作于开关状态，因此非线性失真小检波效率
高。
在检波器中检波负载RL、CL的选择是十分重要的，RL、CL越大检波效率越高，但RL、CL过大，CL
放电慢，当调幅包络的变化，而产生惰性失真（又称对角线失真）。一般取调制信号的最高角频率
与RL、CL的乘积小于１.5，即：ΩmaxRLCL≤1.5，除二极管检波器外，还有三极管检波，三极管检波是利用晶体管be结，实现检波的，检波负载一般接在发射级。

５、自动增益控制（ＡＧＣ）电路：
号太强时，它能使中放增益降低，当接收信号波动较
大时
大器的增益（工
作点
自动增益控制电路的作用是：当接收信
，它能使检波输出保持稳定，当接收信号弱时，它使中放增益最高，以克服强信号造成失真
和时辰、季节气候的变化带来的音量不稳定，同时又不降低收音机的灵敏度。
收音机的自动增益控制电路是利用检波输出的音频信号的平均值控制中频放
）来实现的，当检波器输出的音频信号增加时，通过自动增益控制电路使中放级的基极电压
降低，中放级的集电极电流IC↓→rbe↑→Au↓,当音频信号降低时，则：IC↑→rbe↓→Au↑，从而
使检波器的输出保持稳定。

图13-11 自动增益控制电路
６、音频放大器：
前置放大（或称推动级）和功率放大两部分，音频放大器电路形式很多，常
见的
的音频放大器，RW是音量电位器，B1是输入糊口，B2是输
出变
音频放大器包括
有变压器耦合的功率放大器和互补对称无输出变压器的功率放大器（ＯＴＬ电路）。
（１） 变压器耦合的功率放大器

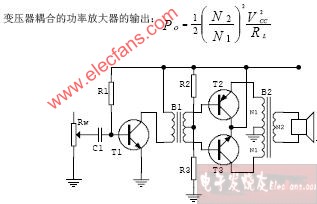

图１３—１２是具有输入输出变压器
压器，T1是前置放大管，T2、T3是推挽管，R1和R2、R3分别是T1和T2的偏置电阻。检波器输出的
音频信号加到RW上，通过调节RW可以改变前置放大级输入音频信号的大小，达到音量调节的目的。
音频信号通过耦合电容C1加到前置放大管T1的基极，引起集电极电流随音频信号的大小变化，集电极电流的变化通过变压器B1耦合功放级。功放级电路是对称的，对于输入信号的正半周，由于T1的
倒相作用使T2管的基极电位下降，T3的基极电位升高，T2导通，T3截止，T2的集电极电流通过输出
变压器B2初级（上臂）
耦合到次级，对于输入信号的下半周，T2的基极电位升高，T3基极电位降低，T3导通，T3的集
电极
变压器耦合的功率放大器的输出：电流通过B1的（下臂）耦合到次级，在变压器B2的初次级又合成一个完整的正弦波，该音频信号推动扬声器发生声音。由于T2导通时T3截止，T3导通时T2截止，帮自然保护区推挽电路。为了克服交越失真，推挽管工作于甲乙类，一般静态工作电流３—８mA，T1管的集电极静态电流1.5mA左右。

图13-12 变压器功率放大器
（2）ＯＴＬ电路
无输出变压器的功率放大器，又称ＯＴＬ电路，由于Ｔ２、Ｔ３采不同
极性图１３—１—２—是
的晶体管，而且要Ｔ２、Ｔ３参数对自然保护区，所以又称互补对称推挽电路，有关本电路
的工作过程，请参阅本教材实验十一的实验原理。

ＯＴＬ电路的输出功率：

图13-13 OTL 功率放大器
７、扬声器
扬声器是换能器件，它将电能轮换成声强，杨声器种类很多，收音机常用的是恒磁动圈式纸

盆扬声器，结构如图１３—１３所示。它主要由环形永久磁铁、音圈、纸盆、纸盆架组成。永久
磁铁产生恒定磁场，当音频电流通过音圈时，音圈在磁场力的作用下，在磁隙间作上一振动，音
圈的振动牵动纸盆一起振动，低盆振动使周围空气振动而发出声音。
R3
R2
D
C3
C1
R1
T1
T2
T3
C2
Vc
ui
扬声器的尺寸是指纸盆口径大不，如ＹＧ８０指的是纸盆口径直８０mm(3 英时)，ＹＧ１００
指口径（４英时）。
扬声器的阻抗是指扬声器引出线两端的阻抗，常用式Ｚ＝
表示，式中的Ｒ是音圈的直流电阻，Ｌ是音圈电感量，f 是指音频频率（一般在４００ＨＺ或
１000Hz 下测量的）。
扬声器的标称功率（如０.5VA、２ＶＡ等）是指歌舞剧声器能长时间承受的交流功率。
杨声器的频响是指输入到扬声器的实时 频信号振幅相同，频率不同时，扬声器输出声压的
分贝数一般扬声器纸盆越大，低音越丰富而高音不足，低盆越小，高音突出低音贫乏，较高收音
机可以同时装上大小不同的几个扬声器，分管高、中、低音，效果更好。
图13-14 扬声器结构
四、 元器件识别与测量
收音机在焊接前要对所有元件进行测量，以鉴别其好坏优劣，对电解电容，二极管要工分开正
负极，对于晶体管使用前还要分清极型和Ｅ、Ｂ、Ｃ，否则要把元件焊到线路板后再查找问题，
就困难了，元器件测量包括电阻、电容、电感与晶体管。
1.电阻：收音机中所用的电阻大多是１／４Ｗ或１／８Ｗ的碳膜电阻，电阻阻值有的直接标注在
电阻上，更多的是用色环表示其阻值大小，用色环表示阻值的方法如图１３—１５所示。不同的颜色表示不同的数值：黑、棕、红、橙、黄、绿、兰、紫、灰、白依次表示0 、１、２、３、４、
５、６、７、８、９。第一色环表示第一位有效数字，第二位色环表示第二位有效数字，第三色
环表示第一、第二位有效数字后面零的个数（１０n 中的n 的数值），第四个色环表示误差，金色
误差＋－５％，银色＋－１０％（用金色或银以色环在前面分别表示阻值为×0.1Ω和×0.01Ω）。
例如其电阻色环顺序为绿、棕、红、金，该电阻阻值为5.1kΩ，误差＋-５％，电阻的好坏，阻值
的大小只要用万用表的Ω档测量就可以了，测量时要注意的是：一、Ω表使用时要调好零；二、测
量时应注意选择量档使指针尽量指示在中值附近。
2. 电容：
电容伯和种类很多，常用其的有瓷片，涤沦和电解电容，电容不得的容不得量都直接相当规
模注在电容器上，体积大的注明单位一耐压，体积大小的只写数值不注单位，带小数口燥唇干的
单位是μF，不带小数点的单位是ＰＦ，如标注０.01 则该电容为０.01μF,1000１０００ＰＦ，现
在有的电容用nF 表示（１μF＝１０－６Ｆ、１ＰＦ＝１０－１２Ｆ）lnF＝１０－９Ｆ如某电容
标注的是４n７，则该电容容量为４７００ＰＦ。有的磁片电容用三位数字表示，其中三位数字中
的前两位表示有效数字，后一位是有效数字后面零的个数，单位是ＰＦ，如某电容标注的是１０
２，则该电容容量为１０００ＰＦ。
电容的容量可以用电容表或有电容功能的数字万用表直接测量，无电容时可用万用表的Ω档测
量其是否短路和漏电情况测量方法是用万用表Ω档，负表笔（内部电池正极）接电解电容正极，正
表笔（内部电池负极）接电解电容的负极，观察表针的摆动情况刚接通的瞬间，充电最流最大，
表针偏转角度最大，随着充电时音的增长，电容器上的电压逐渐升高，充电电流逐渐减不，最后
停在某一位置上，此时表针指示的电阻便为漏电电阻，一般能读出漏电电阻的电容不能用，接通
的瞬间，表针偏转角越大，该电容的容量就越大，若表针不动表示电容器内部断路，对于０.1μＦ
以下的电容用万用表一般很难判断其内部是否断路，只能用电容表测量或在电路中用替换的方法
检查。
3.电感：
收音机中的电感，主要是中频变压器，输入、输出变压器，对于这些变压器或电感线圈只能
用专用仪器（如Ｑ表，匝间短路测试仪）测量其好坏，一般用万用表Ω档只能测量初次级绕阻是否
短路或绕阻是否开路，对匝间短路故障是难以判断的。
4.晶体管：
晶体管使用前必须分清该管的极型（是ＮＰＮ管还是ＰＮＰ管）及引脚（即Ｅ、Ｂ、Ｃ），用
万用表判别晶体管极性和引脚的方法见本教材的实验四，些外用万用表Ω档还能比较晶体管β值和
穿透电流的大小，方法是：对于ＮＰＮ管，黑表笔接集电极Ｃ、红表在集电极和基极间垮接一支
数百ＫΩ以上的电阻（偏置电阻）时，表针向右偏转角越大（ＩＣ大）该管的β值越高，对于ＰＮ
Ｐ管测量时，正表笔接Ｃ，负表笔接Ｅ，其它方法相同，当然有条件的晶体管图示管参数测试仪
测量会更准确。
五、焊接技术：
电路板是由各种电子元件通过导线连结组成的，连接电子元件的导线通常都是做成印刷电路
板（PCB 板），PCB 板是敷铜板（酚醛板、环氧板玻璃纤维）通过化学或机械方式去除不需要的
部分，并在需要焊接元件的地方做成圆形焊盘打孔而成。印刷板有单面板、双面板（两面都有导电图形）、多层板之分。焊接就是将电阻、电容、电感、晶体管等元件插到焊盘的圆孔内，然后焊
到印刷电路板上，形成具胡特定功能的电路。
1.焊料与焊剂
焊料是熔点低的金属，其熔点低于被子焊金属，焊料熔化后将焊件和印刷 板上的焊盘连在一
起（交界面处形成合金）。电子产品焊接大多使用权用铅锡焊料、铅和锡熔合成的合金，具有熔点
低、抗氧性好、机械强度高、表面张力小的特点，铅锡比例不同，性能也不一样，含锡量60%、
铅40%的焊料，熔点最低（183℃）且熔点、凝固点一致，凝固时间短，所以，通常驻选用含水量
锡量60%的锡铅焊料。焊剂的作用是去除焊件引脚和焊盘表面的氧化膜，金属表面同空气接触都
会形成氧化膜，这种氧化膜阻止了焊锡对焊件的润湿作用，像玻璃上沾上油使水不能润湿一样，
焊剂就是用天清除氧化膜的一种专用材料，又称助焊剂，精力焊剂 市场上有卖的焊膏、焊没或强
水、活性强水去除氧化膜的能力强，但它的腐蚀作用会使焊件及焊点受损伤，所以焊电路时不允
许使用。电路板焊接中助焊剂一般用松香或松香（23%）、无水酒精（67%）配制的溶液。松香液
矿业时（70℃）有一定化学活性，呈酸性，能去除金属表面的氧化物，凝固后表面形成隔离层，
防止了焊接面的氧化。此外松香还有助于润湿焊件增强焊锡流动性。
为了使于手工焊接，将焊锡制成管状内部加松香，这就是我们常用的焊锡丝或焊条。
2、锡焊工具——电烙铁：
电烙铁作用是将焊件、焊盘、焊锡加热使用权焊锡熔化将焊点与焊件连在一起。常用的是内
热式电烙铁，烙铁世是由镍铬电阻丝缠在瓷管上，内热式与外热式电烙铁的区别在于烙铁世是在
烙铁头的内部还是在外部，烙铁世在烙铁头的内部为内热式，内热式电烙铁能量转换效率高。内
热电烙铁通电3—5 分钟后，即能把焊条熔化，熔化后才能使用。烙铁头有斜面、凿面、园锥等等
到，根据个人习惯和焊接对象选择，初次使烙铁头先要镀锡，镀锡的方法是在木板上放上松香和
焊锡，烙铁头沾上焊锡后在松香上来回磨擦，直到整个烙铁面全部镀上一层锡为止，电烙铁长时
间使用烙铁头，表面会出现凹凸不平，这时需要重新修整，用锉或砂纸磨光，重新镀锡。内热式
烙铁头大都经过电镀，电镀层的目的就是保护烙铁头不易腐蚀，所有有镀层的烙铁头不要修锉或
打磨。 一般在、线路板选用20—30W 内热式电烙铁就可以了。
烙铁通电后和使用过程中注意不要用手直接角摸烙铁头可以蘸松香，香松香挥发的快慢判断
烙铁头的温度只有烙铁头能将焊锡熔化后才能进行焊执着，使用中特别要注意的是不要烫破电源
线，若将电源线上的塑料皮烫破，很容易触电，烙铁用后要放在烙铁架上。焊接时手握电烙铁的
方法一般像握笔一样。
3、焊件引脚处理与插装：
焊件电阻、电容、电感、晶体管等元件焊接前要将引脚上的氧化层、油污、灰尘等影响焊接质量
的杂质要去除，方法是用摄子夹住引线乔几个引脚有光泽就可以了，不要用小刀或锯条将线圈头
上的漆刮干净（裸露部分长度≤3mm），镀锡后再焊接。
元件在插装前要从弯曲成型，根据元件的尺寸、印刷板上安装的位置，元件可以立焊，
引脚成型 时注意不要从根部弯曲，因根部易断，弯曲不要成死角或直角，应成圆弧状。元器件插
装方法有巾板插装和悬空插装，巾板插装具有插装简单，分布参数小，稳定性好，是常采用的一
种方法，但散热不好，对某些元件安装位置也不一定适应。悬空安装，有利散热，但要控制元件
高度一致，保持美观，所以插装较复杂，以前悬空插装多，现在贴板插装多。插装时对有标号的元件要便于观察，如色环电阴要符合阅读方向：即由左到右，由下到上。
4、焊接方法：焊锡、焊剂、烙铁准备好，焊件与印刷板处理好后就可焊接，焊接的
方法：
（1） 烙铁头要挂上适量的焊锡，这样在烙铁接触焊件和印刷板时可以加大传热面
积，传热速度快，少量的焊锡可做为烙铁头与焊件传热的桥梁
（2）将烙铁头放在印刷板的焊盘和焊件引脚上，使焊盘和焊件均受热，尽量要使
烙铁头与焊点接触面积大。
（3）将焊锡丝至于焊盘或烙铁头，焊锡熔化并形成焊点。
（4）熔化一定量的焊锡后，将焊锡丝移开。
（5）将焊锡完全润湿焊点后45。方向移开烙铁。注意焊接时间不要太长，一般焊
点大约两三秒钟。
有的人焊接时烙铁头先沾上一点焊锡，然后将烙铁放到焊点上停留，等待加热后焊锡润湿焊
件，形成焊点，这种焊接方法不正确，因为焊丝熔化后，烙铁放到焊点时焊剂已挥发，因无焊剂
作用易造成虚焊，而且会丧失焊剂对焊点的保护作用。
5、锡焊注意事项：
（1）焊件表面要处理干净去除焊件表面上的锈迹、油污、灰尘、漆皮等会影响焊接
质量的杂质。
（2）焊接前烙铁要挂锡，靠烙铁上的焊锡加大传热面积和传热速度形成焊接桥。
（3）控制好焊接时间，时间过长浪费焊锡而且有可能损坏元件，如电容引脚焊点开焊，中频
电压器内塑料变型或开焊；时间短焊锡少，强度不够或虚焊。
6、焊点检查与要求：
（1）焊点表面（有光泽平滑）：若焊点无金属光泽，焊点发白，是因烙铁功率过大或加热时
间过长造成的。若焊点表面呈豆腐渣状，是因焊点或焊件面积大，散热快，烙铁功率小或焊锡未
凝固时移动了焊件造成的。焊点拉尖不平滑，加热不足，焊料不合格。
（2）焊锡与焊盘交界处接触角α要小，接触面要大；
润湿角α越小，质量越好，一般控制在20。-45。为宜。润湿角α越大有可能是焊
盘不热或焊盘不吃锡，这样即浪费焊锡，又会造成虚焊。
（3）焊锡连接面以引脚为中心（左右对称）呈半弓形凹面如下图（a），若焊锡来
流满焊盘，如下图（b）、(c)，是加热不足，焊锡流动性差造成的，这样既不美观焊点强
度又不够。
（ 4）检查有无虚焊、连焊、错焊、漏焊，发现有连焊的要即时处理，有虚焊，漏焊的要补焊。
六、收音机的调试方法及步骤
1 HG1210A 型扫频仪的使用
1. 1 扫频仪前面板及各旋钮的功能介绍
扫频仪前面板如图13-16 所示

① 射频（RF）输出：扫频信号输出端子，输出100mV 的电压；
② 衰减旋钮：10dB 步进衰减，旋动此旋钮可提供70dB 衰减；
③ 电平细调：旋动此旋钮可使输出有10dB 衰减，可连续变化；
④ 扫频中心（水平位移）：旋动此旋钮调整扫频信号发生器的中心频率；
⑤ 扫频宽度：此旋钮用来调整扫频信号发生器的扫频频率范围。改变扫频宽度使标志点之
间的距离变宽或边窄。
⑥ 亮度调节：此旋钮用来调整显示器扫描线的亮度。
⑦ 电源指示。
⑧ 电源开关：按下时电源接通，弹起时电源关断；
⑨ Y 轴增益：此旋钮作为垂直放大器的增益调整；顺时针旋到头可作为1mV/DIV 灵敏度校准。
⑩ Y 轴位移。
⑾ Y 轴输入：这是显示器Y 轴信号的输入端子；由于Y 轴放大器的输入阻抗高约500KΩ，
因此对被测信号影响很小。
⑿ 数字拨盘开关：用来预置标志频率。
1.2 操作过程及步骤
1.2.1 一般操作
a. 电源开关接通以前，所有控制旋钮按如下位置设置：

控 制 位 置
衰减旋钮 100dB
电平细调 顺时针到头
扫描中心 中心
扫描宽度 逆时针到头
亮度 旋钮白线朝上偏右

轴增益 任意位置
Y 轴位移 中心
b. 按电源开关；
c.观察显示器屏幕，调整亮度使亮度适中；调整Y 轴位移使扫描线在中间位置。
1.2.2 设置标志频率
a. 标志频率通过仪器前面板下方的数字拨盘开关进行设置。数字拨盘开关被分成五档，从
左至右分别为A、B、C、D、E，频率单位为kHz。
b. 设置标志频率总是从A 档开始设置最低值，然后向右依次从低到高设置标志频率。
c. 数字开关没有锁定机构，它可以从0 到9 设置成任意值；A、B、C、D、或E 每一档的标
志频率应该设置在扫频频率范围之内。当超出这个范围时，标志将失效。在操作中将出
现错误结果。当这种情况发生时，重调数字开关到扫频频率范围以内将恢复正常工作。
d. 由于错误的频率设置可能发生的错误情况有：
① 数字开关设置值低于扫频频率范围，结果标志点将消失在屏幕的左边，正确的值不
会出现这种情况。
② 数字开关设置值高于扫频频率范围，结果标志点将消失在屏幕的右边。
③ 如果数字开关在A、B 两档设置相同的值，两个标志点不会重迭，会出现两个标志点
相隔一定距离，当A 档数字开关逐字升高时，B 对应的标志点将强迫移在它的右边，
当然这个结果是错误的。
e. 标志与标志之间的距离不能设置的太小，电路设计只容许小到一定值， 这个标志点
之间的最小距离取决于扫频频率范围。其值为扫频频率范围的三十八分之一。
f. 如果射频（RF）信号扫频宽度大于最低设置标志频率的五倍时，标志点会动。出现这种
情况时只要调整扫频宽度旋钮，使标志点之间的距离加大就可以恢复正常。
g. 当五个标志点都设置好并显示在屏幕上时，调节“扫频中心”旋钮和“扫频宽度”旋钮
使标志点位置适中。
1.2. 3 测量过程
a. 扫频仪的射频（RF）输出通过射频电缆线提供给被测收音机的输入回路。
b. 信号从被测收音机的检波器引出，通过电缆线送给扫频仪的Y 轴输入插座。
c. 衰减器值的调整应不使被测收音机的输出信号出现饱和。同样，显示部分的“垂直位移”
和“增益控制”旋钮的位置应使在屏幕上的扫迹容易观察。
d. 跟踪统调可以通过改变被测收音机的调谐频率来实现。
2 收音机的调试
当元器件正确无误焊好后，并且静态电流满足指标要求，收音机就能收听到电台的广播。为
使收音机灵敏度最高，选择性最好，并能覆盖整个波段，还需进行整机调试，整机调试一般有调
中频、调覆盖、调跟踪，下面分别介绍调整和测量方法。
2.1 静态工作点测量及调试
当按要求把所有的元器件焊好后，还需仔细检查元器件的规格、极性（如电解电容、二极管、
三极管等元器件的极性）焊接是否有错误；是否存在有虚焊（假焊）、漏焊、错焊、短路等现象；当有错焊、连焊的焊点时容易损坏元件。
经以上检验无误后，把喇叭线、电池线焊好，注意导线两端的裸线部分不要留得过长，与电
路板焊接的一端有2 毫米即可，否则易产生短路现象。
测量静态工作点的顺序是从末级功放级开始，逐级向前级推进。测量各级电路静态工作点的
方法是用数字万用表的直流电流档测量各级的集电极电流，电路板上有对应的开路缺口。正常情
况下可通过改变偏置电阻的大小使集电极电流达到要求值。如果集电极电流过小，一般是晶体管
的E、C 极接反了，或偏置电路有问题，或是管子的β值过低。如果集电极电流过大，应检查偏置
电阻和射极电阻，否则是晶体管的β值过大或损坏。若无集电极电流一般是E、C、B 的直流通路
有问题。无论出现那种问题，应根据现象结合电路构成及原理认真分析，找出原因，如此才能得
到锻炼和提高。各级的静态工作点（集电极电流）正常后需把各级的集电极开路缺口焊上，这时
一般都能收听到本地电台的广播了。
如果收听不到电台的广播，则应采用信号注入法（或称干扰法）检查故障发生在那一级，方
法是：用万用表的Ω档，一支表笔接地，用另一支表笔由末级功放开始，由后向前依次瞬间碰触
各级的输入端，若该级工作正常扬声器发出“咔咔”声；碰触到那一级输入端若无“咔咔”声，
说明后级正常，而故障可能发生在这一级，应重点检查这一级。
在这一级工作点正常的情况下，一般是元件错焊、漏焊造成交流断路或短路，使传输信号中
断。
如果从天线输入端注入干扰信号，扬声器有明显的反应，而收听不到电台的广播，一般是本
振电路不工作、或天线线圈未接好（如漆包线的漆皮未刮净）造成的，应检查本振电路和天线线
圈。
如果出现声音时有时无。一般是元件虚焊或元件引脚相碰造成的。
当静态电流正常，并能接收到电台信号、且有声音后，才能进行调中频。
2.2 调中频
调中频是调节各级中放电路的中频变压器的磁芯，使之谐振在465kHz。调中频的方法很多，
这里介绍用中波扫频仪和用电台广播调中频的方法。
2.2.1 用广播电台调中频
若无中频的仪器设备，只好用广播电台的播音调中频，调整的方法是在中波段高频端选择一
个电台（远离465kHz），先将双联电容的振荡联的定片对地瞬间短路，检查本振电路工作是否正常，
若将振荡联短路后声音停止或显著变小，说明本振电路工作正常，此时调中频才有意义。用无感
改锥由后级向前级逐级调中频变压器（中周）的磁芯。边调边听声音（音量要适当），使声音最大，
如此反复调整几次即可。
调节中频变压器（中周）的磁芯时应注意：不要把磁芯全部旋进或旋出，因为中频变压器出
厂时已调到465kHz，接到电路后因分布参数的存在需要调节，但调节范围不会太大。
2.2. 2 用扫频仪调中频
① 首先将双联电容的振荡联的定片对地短路，使本机振荡停振。
② 按照1.2.2 设置标志频率的方法对扫频仪进行标志频率的设置,使A、B、C、D、E 各档分
别设置为:465kHz、525kHz、600kHz、1500kHz 和1640kHz。
③ 扫频仪的射频（RF）输出信号输入给收音机的输入回路（即由双联电容器输入联的定片对地输入射频信号）。扫频仪的Y 轴输入接至被测收音机的检波器输出端（即取自音量电
位器W 两端）。音量电位器应旋到音量最小位置。用扫频仪调中频的仪器连接如图13-17
所示。
④ 扫频仪的输出衰减器应大于70dB、Y 轴增益置于最大。 “垂直位移”旋钮的位置应使在屏幕上的扫迹容易观察。

⑤ 用无感改锥由后级向前反复调节各中频变压器的磁芯，使扫频仪显示的465kHz 标志频率
点幅值最大，并且应使其左右对称。中频幅频特性曲线如图13-18 所示。至此中频调整完毕。
图13-18

⑥ 中频调整完毕后，要把双联电容器振荡联的定片对地的短路线拆掉，使本机振荡电路恢
复工作。
2.3 调频率覆盖（调刻度）
频率覆盖是指双联电容器的动片全部旋进定片（对应低频端），至双联电容器的动片全部旋
出（对应高频端）所能接收到的信号频率的范围。例如：中波段频率覆盖范围为535—1605kHz，
留有余地的话中频覆盖应调整在：525kHz—1640kHz。
调覆盖又叫做调刻度，如果中波段的频率覆盖是：525kHz—1640kHz，那么中波段所能接收
到的各电台的频率与收音机的频率度盘上的频率刻度应基本一致，如中央一台在华北地区的广播
频率为：639kHz，调好覆盖后其频率指针应指示在639kHz。
调覆盖时首先将调谐旋钮（或拉线）装好，调节频率旋钮时指针应从低端频率刻度起，到高
端频率刻度止，即指针随双联电容器动片的旋出从低端向高端应走完刻度全程。
2.3.1 用广播电台调覆盖（调刻度）

在低频端接收一个本地区已知载波频率的电台（如本地区中央一台，载波频率为639kHz），
调节频率旋钮对准该台的频率刻度，然后调节本振线圈磁芯，使该台的音量最大。
再在高频端选择一个本地区已知载波频率的电台（如保定经济台载波频率为1467kHz），调节
频率旋钮对准该台的频率刻度，然后调节本振回路的补偿电容C1b
/（半可变电容），使其音量最大。
然后，再返回到低频端重复前面的调试，反复两、三次即可。其基本方法可概括为：低端调
电感、高端调电容。
2.3.2 用扫频仪调覆盖
① 用扫频仪调覆盖的仪器连接如图13-17 所示。扫频仪的射频（RF）输出信号输入给收音机
的输入回路（即由双联电容器输入联的定片对地输入射频信号）。扫频仪的Y 轴输入接至被测收音
机的检波器输出端（即取自音量电位器W 两端）。音量电位器应旋到音量最小位置。
双联电容器的动片全部旋进定片（即对应覆盖的低频端525kHz），用无感改锥调节本振线圈
磁芯，使525kHz 标志频率点处于峰值最大位置，如图13-19 所示。
② 双联电容器的动片全部旋出定片（即对应覆盖的高频端1640kHz），调节本振回路的补偿电
容C1b/（半可变电容），使1640kHz标志频率点处于峰值最大位置，如图13-19 所示。

③ 调好高端后，再返回到低频端重复前面的调试，反复两、三次即可。其基本方法可概括
为：低端调本振电感、高端调补偿电容。
2.4 调跟踪
2．4．1 为什么要调跟踪
超外差式收音机是将接收到的信号与本机振荡信号在混频器中混频后得到一个固定的中频
信号,然后送入中频放大器放大。理想的情况是在整个波段内本机振荡频率都能跟随输入信号的频
率变化（本振频率高于输入信号频率465kHz），差频均应为465kHz。本机振荡频率跟随输入信号
的频率的变化叫做同步跟踪。

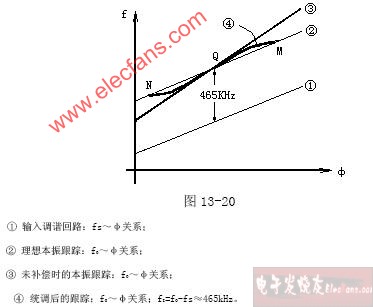

同步跟踪是由输入回路和本振回路中的同轴双联可变电容器同步旋转来实现的，理想跟踪时
输入回路和本振回路的调谐频率与双联电容旋出角度的关系曲线如图13-20 中①、②所示。目前
收音机大多数使用等容双联，即使是使用差容双联，要使整个波段都能做到同步跟踪也是不可能
的。一般设计收音机时都是使接收波段中间某一频率（如中波1000kHz）实现同步跟踪。比如：在
中间某一频率如Q 点同步跟踪时，而在低频端由于双联电容器旋出的角度小，双联电容器的容量
大，使本机振荡频率偏低，使中频（差频）频率低于465kHz。而在高频端由于双联电容器旋出角
度大、容量小，使本机振荡频率偏高，使中频（差频）频率高于465kHz。未补偿时跟踪曲线如图13-20 中③所示。
由于中频放大器都是调谐在465kHz，当中频频率高于或低于465kHz 时中频放大器的增益都将下
降，甚至收听不到高端或低端电台的广播。因此，必须采取措施使整个波段接近同步跟踪。调跟
踪后，跟踪曲线如图13-20 中④所示。

2．4．2 调跟踪的方法
调跟踪又称统调,三点统调在设计本振回路时已确定,而且在调覆盖时本振线圈磁芯和补偿电
容C1b
/的位置已确定,能否实现跟踪就只取决于输入回路了.所以,统调(调跟踪)是调节输入回路.
㈠ 用电台播音调跟踪:
用电台播音调跟踪(统调)的方法是:在低频端接收一个电台的播音(如本地区中央一台
639kHz),调节输入回路的天线线圈在磁棒上的位置,使声音最大；再在高频端接收一个电台（如保
定经济台1467kHz），调节输入回路的补偿电容C1a
/（半可变电容），使其声音最大。然后，再返回
到低频端重复前面的调试，反复二、三次即可。其基本方法可概括为：低端调输入回路的电感、
高端调输入回路的补偿电容。
一般用接收电台信号调跟踪与调覆盖可同时进行，低端调本振线圈的磁芯和天线线圈在磁棒
上的位置，高端调本振及输入回路的补偿电容。
㈡ 用扫频仪调跟踪：
① 按图13-17 连接仪器，扫频仪的射频（RF）输出信号输入给收音机的输入回路（即由双联
电容器输入联的定片对地输入射频信号）。扫频仪的Y 轴输入从被测收音机的检波器引出（即取自
音量电位器W 两端）。音量电位器应旋到音量最小位置。
② 调节收音机的调谐旋钮，使频率刻度指在600kHz 位置，调整输入回路的天线线圈在磁棒
上的位置，使600kHz 标志频率点处于峰值位置。用铜铁棒接近天线线圈磁棒的方法进行检验，接近时600kHz 标志频率点幅值应减至最
图13-21
小，若出现反升现象应继续调节；或微调一下双联电容器找准谐振点，再用铜铁棒进行检验，使
低端统调。
③ 调节收音机的调谐旋钮，使频率刻度指在1500kHz位置，调节输入回路的补偿电容C1a
/（半
可变电容），使1500kHz标志频率点处于峰值位置。用铜铁棒进行检验，若出现反升现象应继续调
节，或微调一下双联电容器找准谐振点，再用铜铁棒进行检验，使高端统调。幅频特性如图13-21
所示。
其基本方法可概括为：低端调输入回路的电感、高端调输入回路的补偿电容。
④高、低端调好后，调节收音机的调谐旋钮，使频率刻度指在1000kHz 位置；将扫频仪的
1500kHz 标志频率点改设为1000kHz，1000kHz 标志频率点应处于峰值位置，说明在1000kHz 实现
了同步跟踪（统调），用铜铁棒进行检验应无反升现象。否则，应调整双联电容器的输入动片与静
片之间的间隙（注意不要造成碰片现象）。
⑤如此高频端、低频端、中端反复调试，便可以实现三点统调（跟踪）。
