RLC并联谐振电路
来源：电子发烧友 作者：华强电子网 时间：2019-01-23 12:30
RLC并联谐振电路

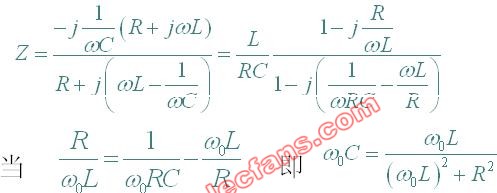

RL串联电路（即实际的电感线圈）和电容器并联的电路如图5.9.5所示，电路的等效阻抗为：
此时电路呈电阻性，形成并联谐振状态。此时等效阻抗为：
并联谐振频率为
上式表明由于线圈中具有电阻R，RL与C并联谐振频率要低于串联谐振频率，而且在电阻值
时，将不存在fo，即电路不会发生谐振（即电压与电流不会同相）。
并联谐振电路的品质因数就是电感线圈（含电阻R）的品质因数，即
在并联谐振时，电路的相量关系见图
并联谐振电路的相量图

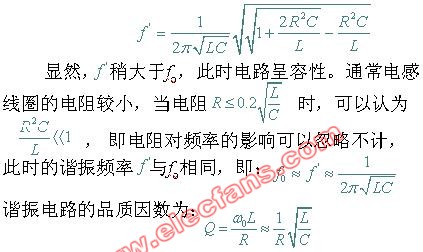

此时电路的总阻抗呈电阻性，但不是最大值，当电路的 总阻抗为最大值时的频率为：
RLC串联谐振电路的研究
