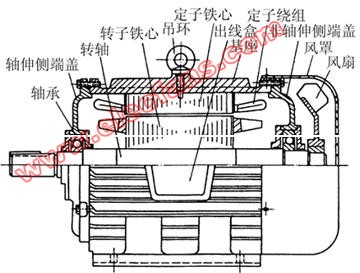

三相鼠笼异步电动机结构图

三相鼠笼异步电动机结构图

1.交流电机定子结构
定子铁芯:是电机磁路的一部分，定子铁芯内圆上均匀开有槽，安放定子绕组。
机座:是用作固定与支撑定子铁芯。
定子绕组:是电机电路部分，它由三个在空间相差120°电角度、结构相同的绕组连接而成，按一定规律嵌放在定子槽中。
绕组分类：单层绕组和双层绕组。
绕组应用：单层绕组一般用在10kW以下的电机，双层短距绕组用在较大容量的电机中。

2.转子结构
转子铁芯：
        一般用0.5mm的硅钢片叠压而成，它是磁路的一部分。
转子绕组：
        是用作产生感应电势、并产生电磁转矩它分鼠笼式和绕线式两种。
气隙：
        中、小容量的电动机气隙一般在0.2~1.5mm范围。

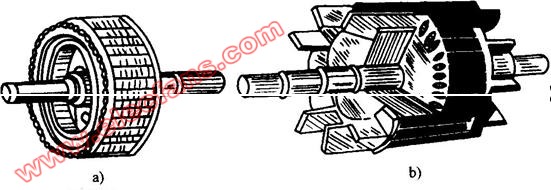

转子

鼠笼转子
