AD7416组成的恒温控制器电路图
AD7416组成的恒温控制器电路图

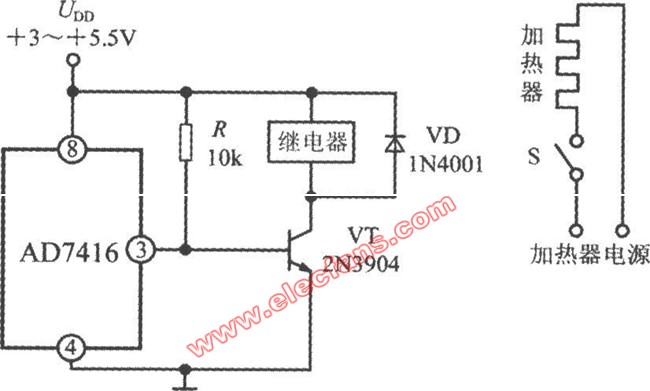

AD7416组成的恒温控制器电路如图所示。此时AD7416被置成低电平有效，并且工作在比较模式。当温度低于tHYST时，AD7416输出高电平，使VT导通，继电器吸合，将加热器的电源接通；当温度超过tOT1时VT截止，继电器释放，关断加热器电源。
