可恒定控制多台电热箱温度的控制器电路图

恒定控制多台电热箱温度的控制器电路图

一般是一台电热箱配用一台控温器，在多台电热箱集中使用的场所也是这样。本例介绍的温度集中控制器，可以恒定控制多台电热箱（或电烘箱、电烤箱）的温度。

温度集中控制器电路元器件选择
　　RO～Rn和R01～R0n选用1／4W碳膜电阻器或金属膜电阻器。
　　C1和C2均选用CD11型铝电解电容器；C1的耐压值为25V，C2的耐压值为16V。
　　VL0～VLn选用Φ3mm或Φ5mm的普通发光二极管
　　UR选用2A、50V的整流桥堆。
　　VT1～VTn均选用耐压值为400V以上的双向晶闸管，其额定电流应为负载（电热器）电流的1.5倍以上。
　　IC选用78H12型三端稳压集成电路。
　　Kl～Kn均选用JQX－4F型12V直流继电器。
　　KR1～KRn均选用常闭型可调式温度继电器，其控温范围为（0～200）℃±（0.1～0.5）℃，额定电流为3～5A。
　　T选用8～10W 二次电压为14V的电源变压器。
　　温度集中控制器电路工作原理

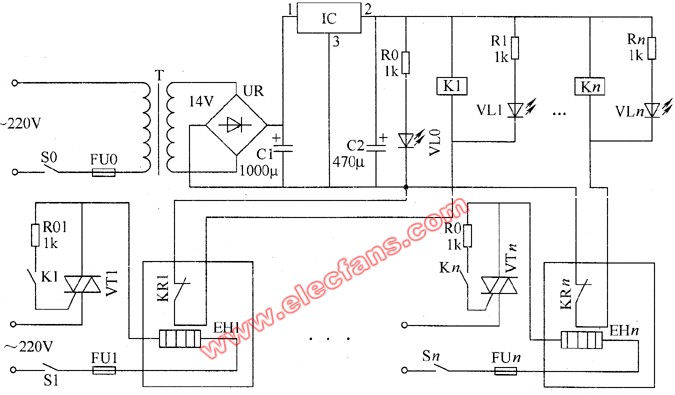

　　该温度集中控制器电路由电源电路和恒温控制电路组成，如图所示。
电源电路由电源开关SO、熔断器FUO、电源变压器T、整流桥堆UR、滤波电容器C1与C2、三端稳压集成电路IC、限流电阻器RO和电源指示发光二极管VLO组成。
　　恒温控制电路曲继电器K1～Kn、热继电器KR1～KRn、电阻器R01～R0n、R1～Rn、晶问管VT1～VTn、熔断器FU1～FLn、电热箱电源开关S1～Sn、电热器（电热箱电热器）EH1～EHn和工作指示发光二极管VL1～VLn组成。
　　先调节各热继电器设定好温度值，然后接通SO，交流220V电压经T降压、UR整流、C1滤波及IC稳压后，为恒流控制电路提供＋12V工作电压。
　　刚接通电热箱电源开关S1（或S2～Sn）时，电热箱内温度低于热继电器KR1（或KR2～KRn）的设定值，热继电器的控制触头呈闭合状态，继电器K1（或K2～Kn）通电吸合，其常开触头闭合，接通晶间管VT1（或VT2～VTn）触发控制电路，晶闸管导通，电热器EH1（或EH2～EHn）通电加热，同时工作指示发光二极管VL1（或VL2～VLn）点亮。
　　以第1台电热箱为例，当箱内温度达到KR1的设置温度时，KR1的控制触头断开，使K1断电释放，其常闭触头断开，VT1截止，EH1断电而停止加热，同时VL1熄灭。随后箱内温度开始缓慢下降，当温度低于KR1的设定值时，其触头又闭合，K1吸合，VT1导通，EH1又开始加热，VL1点亮。如此周而复始，使电热箱内的温度恒定在KR1的设定温度值上。
　　其余各电热箱的恒温控制原理与此相同。
