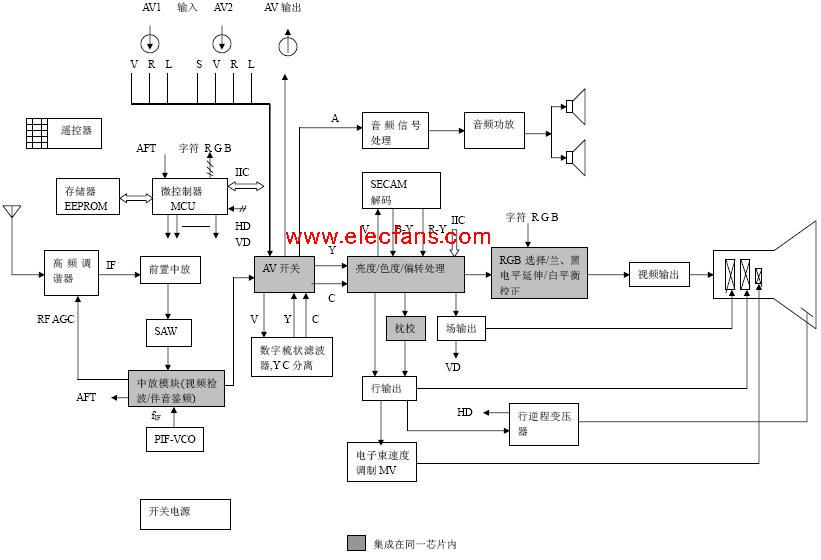

彩色电视机基本结构图
彩色电视机基本结构图
下面一一介绍各模块的功能和作用：
1.1 彩色电视接收机的组成
彩色电视接收机的基本组成如图1.1.1所示。
1.1.1 高频调谐器
电视机的高频调谐器都采用超外差接收方式，从天线接收的高频电信号中选出所需频道的高频电视信号，经放大、混频，获得中频电视信号PIF、SIF。
1.1.2前置中放
补偿声表面波滤波器的插入损耗，提高信噪比。
1.1.3 声表面波滤波器（SAW）
提供接收机一个合适的中频幅频特性和群延迟特性以适合残留边带发射标准的需要，及得到所需的选择性。
1.1.4中放
放大中频信号，由3～4级差分放大器组成的深度负反馈AGC放大电路组成，电视机的灵敏度主要决定于中频放大电路的增益（40～75dB）。
1.1.5视频检波
电视图像信号是调幅信号，视频检波多用同步检波器完成，视频同步检波器由双平衡乘法器组成。PIF的载频为38MHz,通过PLL(锁相环)电路使中频VCO产生的解调参考信号fIF与PIF同频同相，PIF与fIF相乘后一次载波频率成分消失，再经低通滤波器滤去二次载波频率成分，得到全电视视频信号。
1.1.6 AGC电路
AGC电压由峰值检波电路提供，并采用延迟式AGC（即应尽量提高前级增益，AGC应按中放末级到高放级方向依次起控控制），以得到较高的信噪比。
1.1.7 AFT电路
自动频率微调电路(AFT)是为稳定高频调谐器本振频率而设置的。由中频锁相环的鉴相电压提供。当本振频率发生漂移导致中频有变化时，AFT≠0 , AFT电压由MCU读回(A/D)并处理为VT的微调电压，VT加于高频调谐器本振电路，纠正本振频率飘移，将其微调到正确值。
1.1.8 亮色分离
从彩色全电视信号中用陷波器除去伴音载频得到包括Y C的彩色复合视频信号V（CVBS）, 分离YC的方法有两种，频率法和频谱法：（1）是用色陷波器滤除色载频信号，得到亮度信号Y；用色副载频带通滤波器选择色度信号C。频率分离法简单，但分离不彻底，存在亮串色干扰及亮度信号高频成分损失大等缺陷(。（2）是用数字梳状滤波器对频谱交错的YC信号进行频谱分离可取得较好效果(对NTSC制效果明显，PAL制并不明显)。
1.1.9 亮度信号处理
包括Y延时、Y伽玛校正、Y高频补偿、黑电平延伸等。
1.1.10 色度信号处理
a. 恢复色副载波
通过锁相环（PLL）电路从色同步信号提供的频率与相位信息中，恢复色副载波fsc，为色度解调提供参考信号。
b. 识别彩色制式。
c. 彩色信号解码：经正交同步解调器、低通滤波器解调得到B-Y、R-Y色差信号。
1.1.11 基色矩阵电路
由Y、B-Y、R-Y经矩阵运算电路得到R、G、B基色信号。
1.1.12 白平衡调整
1. 暗平衡调整：调整RGB输出级的偏置，平衡CRT的三电子枪截止点差异，使图像较暗部分不出现偏色；
2. 亮平衡调整：调整RGB输出级的增益，补偿CRT三电子枪的特性差异及三种荧光粉发光效率差异；使图像的明亮部分不出现偏色。
1.1.13 视放电路（CRT驱动）
采用宽频带组合放大电路，增益约30dB，带宽约4MHz，输出信号最大幅度约 1１５０VP-P 注1。
1.1.14 伴音第二中频信号（SIF2）
经锁相解调得到伴音第二中频信号SIF2，通过声载频带通滤波器选频，SIF2被送入限幅放大、鉴频器，得到音频信号。再经伴音处理电路加工（如环绕立体声、重低音），送音频功放电路放大，推动扬声器放出伴音。
1.1.15 同步分离及行、场扫描
a. 同步分离：从复合视频信号中分离出行、场同步信号。
行推动信号：由行同步锁相VCO产生的振荡信号，经行分频得到行激励信号,用于推动行输出级；行推动信号为矩形波。
b. 场激励信号：从行振荡信号经场分频得到场激励信号，可保证行、场之间正确的频率和相位关系。场激励信号为锯齿波形，提供给场输出级。
c. 行扫描输出级电路：由行输出晶体管（简称行管）、阻尼二极管（简称阻尼管）、行偏转线圈、逆程电容器、行回扫变压器（FBT）等组成。在行推动信号控制下，通过行管及阻尼管的开关动作，产生行频锯齿波电流，行偏转线圈产生水平偏转磁场作用于电子束。
d. 场扫描输出级电路：主要由场输出集成电路块、场偏转线圈等组成。放大场推动锯齿波信号，在场偏转线圈中形成场频锯齿波电流，产生垂直偏转磁场作用于电子束。
e. 行回扫变压器FBT：在产生行频锯齿波电流的同时，其原绕组输入行逆程脉冲，副绕组输出CRT所需的EHT及其他各种高压和灯丝电压、场输出级和视放级工作电压。
f. 光栅几何校正电路：产生场频抛物波调制行偏转电流的幅度，校正光栅水平枕形失真（一般只应用于25″以上的彩电）。
g. 扫描速度调制：高档电视接收机为了得到更清晰的图像，常采用扫描速度调制技术。从Y信号中选出突变沿并加工成有预冲及过冲变化沿（类似双微分形）信号。该信号在速度调制线圈中产生的附加磁场叠加在主偏转磁场上，偏转磁场加强处电子束扫速快，因而该处的像素较暗；反之偏转磁场减弱处电子束扫速慢，因而该处像素较亮。可见电子束扫描速度调制在不增加束电流强度的情况下，也能产生图像的勾边效果，而且不像一般通过改变束电流强度的勾边方法那样，在勾边部分产生散焦现象，保证图像更清晰。
