输入频率范围为10kHz的频率电压转换器
来源:电子发烧友 作者:华强电子网 时间:2019-01-23 12:50

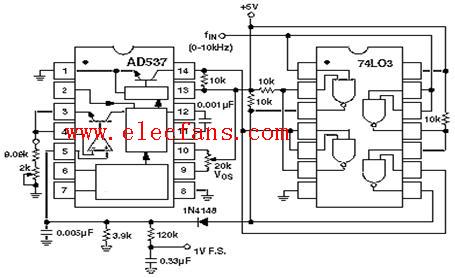

AD537可以用在锁相环中,来实现频率/电压的转换,此时,它相当于高线性度的压控振荡器。通过直接作用于锁相环路而不需要在反馈回路中加入低通滤波器,可以锁住从0Hz到所设计的上限频率之间的任一频率值。对于输入频率的一点变化,可以在3~4个周期内予以响应,而总的响应时间是由锁相环后面的平滑滤波器的特性决定的。如图所示,74LO3为一个低功耗的含四个TTL型与非门的芯片,它与AD537相连,用作锁相环路中的相位比较器。该电路的输入信号是一个脉冲序列或方波序列,其最小脉冲宽度不能小于40µS。当输入频率为10kHz时,输出电压为1V。由于此时的输出阻抗比较高,因此,在与后级电路连接时,需要外加一个缓冲器。
