十进制余三码减法计数器(异步预置数)

电子发烧友 2019-01-23 余三码,减法,十进制

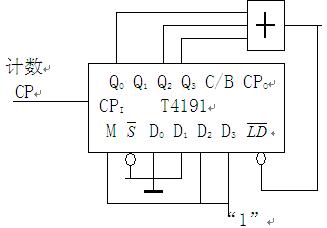

连线：电源V_CC、地GND；使能端有效、M=1作减法计数；连接输出端控制预置数控制端(LD)电路如图7-3所示。

十进制余三码减法计数器(异步预置数)

由此可见，基本方法中，无论加法还是减法计数器的实现方法都一样。只要注意：在设计中正确画出状态转换图；在电路接线中区分M=0（加法）、M=1（减法）。
