五分频电路

电子发烧友 2019-01-23 分频

五分频电路

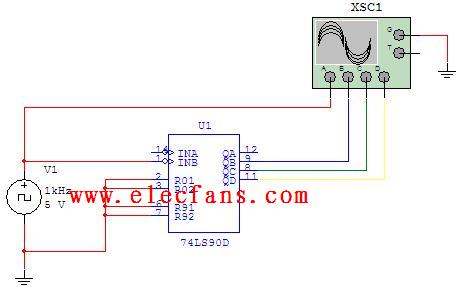

当计数脉冲由INB输入，QB、QC、QD作为输出，构成五进制计数器（也称五分频电路），电路如图2-3所示。用四踪示波器观察输出波形并加以记录。电路有用到:74ls90 pdf .
