CCD驱动电路

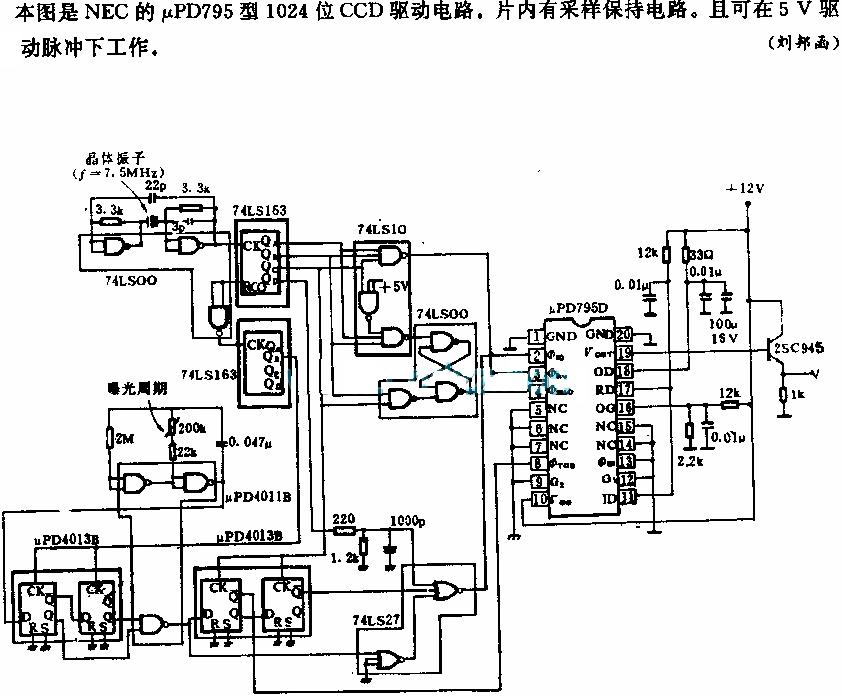

1024位CCD驱动电路

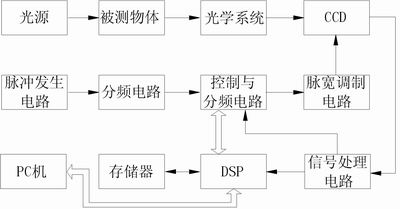

线阵CCD电路

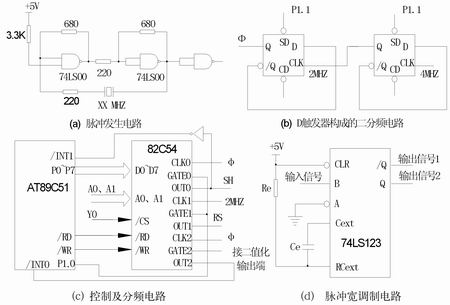

分频电路可以选用D触发器/JK触发器,如74LS(HC)74、74LS(HC)76,均带置位、清零端,较易控制;也可以选用计数器,如74LS(HC)163(可预置),8253(2MHZ可编程),82(C)54(10MHZ可编程)。为了便于调试和增加系统的柔性,本驱动电路选用具有较高频率的82C54,它含有3个16位减法计数器, 6种工作方式。其中工作方式2时,起频率发生器的作用,CLK端输入脉冲使计数器减1,计数器减到1时停止计数,并使OUT端输出负脉冲;方式3起方波发生器作用,[(N+1)/2]计数完成之前为高电平,对余下的[(N-1)/2]计数时输出低电平。
控制电路主要由单片机AT89C51及逻辑门电路组成。AT89C51最高工作频率达24MHz,内含4KB的Flash存储器。用于82C54的初始化、控制计数脉冲的通断、计数器的启动、停止及完成系统中其它任务。
脉宽调制电路主要由阻容电路、单稳态电路(如74LS/HC123)组成。该电路主要用于调整各驱动脉冲之间的相位关系。74LS(HC)123是可重触发单稳态触发器。在触发脉冲的上升沿(接B端)或下降沿(接A端)的作用下,输出Q为高电平,经过延时Tw后,输出Q返回低电平;如果输出高电平期间,触发脉冲又到来,则高电平又会从此刻延时Tw,因此如果触发脉冲在高电平期间不断到来,则高电平将要被无限期的延迟,即输出为高电平;当外接电阻为R且电容C>1000pF时,Tw=0.45 * R *C 。
