max038做的信号发生器电路
来源：电子发烧友 作者：华强电子网 时间：2019-01-23 13:03

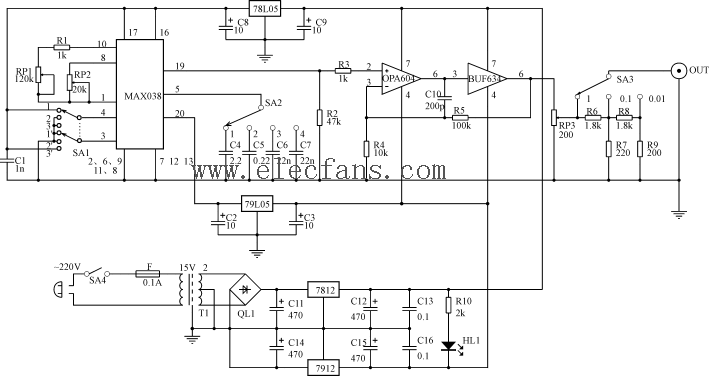

max038做的信号发生器电路
此电源电路比较简单，电源变压器的容量为8W，初级接220V交流，次级绕组为15V×2，经桥式全波整流后，再由两只三端集成稳压器LM7812和 LM7912变成稳定的±12V直流电压。HL1是用发光二极管制成的指示灯，无论正负哪一路出现故障，HL1均将熄灭。±12V的电压再经两只三端集成稳压器LM78L05和LM79L05进一步稳压后，变成±5V的直流电压供给MAX038。
下面附上MAX038的引脚功能表：
| 引脚号 | 名称 | 功能 |
|---|---|---|
| 1 | VREF | 2.5V基准电压输出 |
| 2 | GND | 地 |
| 3 | A0 | 波形选择编码输入端（兼容TTL/CMOS电平） |
| 4 | A1 | 同AO脚 |
| 5 | COSC | 主振器外接电容接入端 |
| 6 | GND | 地 |
| 7 | DADJ | 占空比调节输入端 |
| 8 | FADJ | 频率调节输入端 |
| 9 | GND | 地 |
| 10 | Iin | 电流输入端，用于频率调节和控制 |
| 11 | GND | 地 |
| 12 | PD0 | 相位检测器输出端，若相位检测器不用，该端接地 |
| 13 | PD1 | 相位检测器基准时钟输入，若相位检测器不用，该端接地 |
| 14 | SYNC | TTL/CMOS电平输出，用于同步外部电路，不用时开路 |
| 15 | DGND | 数字地。在SYNC不用时开路 |
| 16 | DV＋ | 数字＋5V电源。若SYNC不用，该端开路 |
| 17 | V＋ | ＋5V电源输入端 |
| 18 | GND | 地 |
| 19 | OUT | 正弦、方波或三角波输出端 |
| 20 | V－ | －5V电源输入端 |
