话筒ALC电路图
话筒ALC电路
功能
在有些情况下,当电路的电流量大时(线路损耗小)话筒的声音电平必须低,当电路的流量小时(线路损耗大)话筒音量电平必须高,这是基本条件。此电路检查电路电流是大还是小。其电平的变化由模拟G/A IC(IC514)的电子容量执行。
电路操作
在摘机状态下,电路的电流向R146流动。当R146的两端的电流超过大约1V时,Q106被接通,PC103也被接通。因此,IC501的管脚53被切换成低电平。其结果,话筒的Tx/Rx电平发生变化

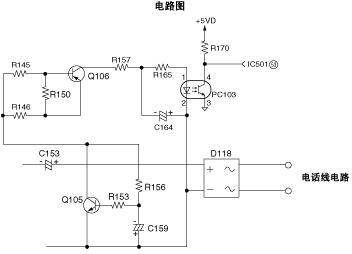

电路图下：
话筒ALC电路
功能
在有些情况下,当电路的电流量大时(线路损耗小)话筒的声音电平必须低,当电路的流量小时(线路损耗大)话筒音量电平必须高,这是基本条件。此电路检查电路电流是大还是小。其电平的变化由模拟G/A IC(IC514)的电子容量执行。
电路操作
在摘机状态下,电路的电流向R146流动。当R146的两端的电流超过大约1V时,Q106被接通,PC103也被接通。因此,IC501的管脚53被切换成低电平。其结果,话筒的Tx/Rx电平发生变化
电路图下：
