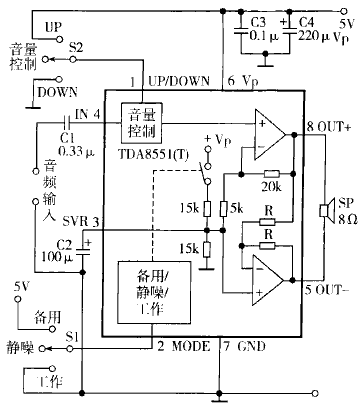

组成的lW BLT音频放大器电路图

TDA8551(T)是飞利浦公司生产的音频功率放大集成电路。可组成lw BLT音频放大器，其电路原理如图所示。当供电电源为5V.负载阻扰为8欧、输出功率为1w时.趁谐波失真率  (THD)为10%。该放大器可设置三种模
式:(1)备用模式，MODE电平为4.5--5V;  (2)静噪模式，MODE电平为1--3.6V;   ( 3 )常规模式.MODE电平小于0.5V。TDA8551  (T)内部有过热保护装置。    音量控制以64级衰减。每级衰减1.25dB,其范围为0--dBo  TDA8551(T)音频放大器音量控制方为三档:(1)浮接档，其第①脚悬空.此时音量保持不变;( 2 ) DOWN档，TDA8551(T)第①脚接地.输入负脉冲使其音量递减;(3)UP档，下DAB551(T)第①脚接+5V,输入正脉冲使其音量递增。
    该放大器最大静态电流为10mA
