三相电动机过流保护电路图
来源:电子发烧友 作者:华强电子网 时间:2019-01-23 13:26

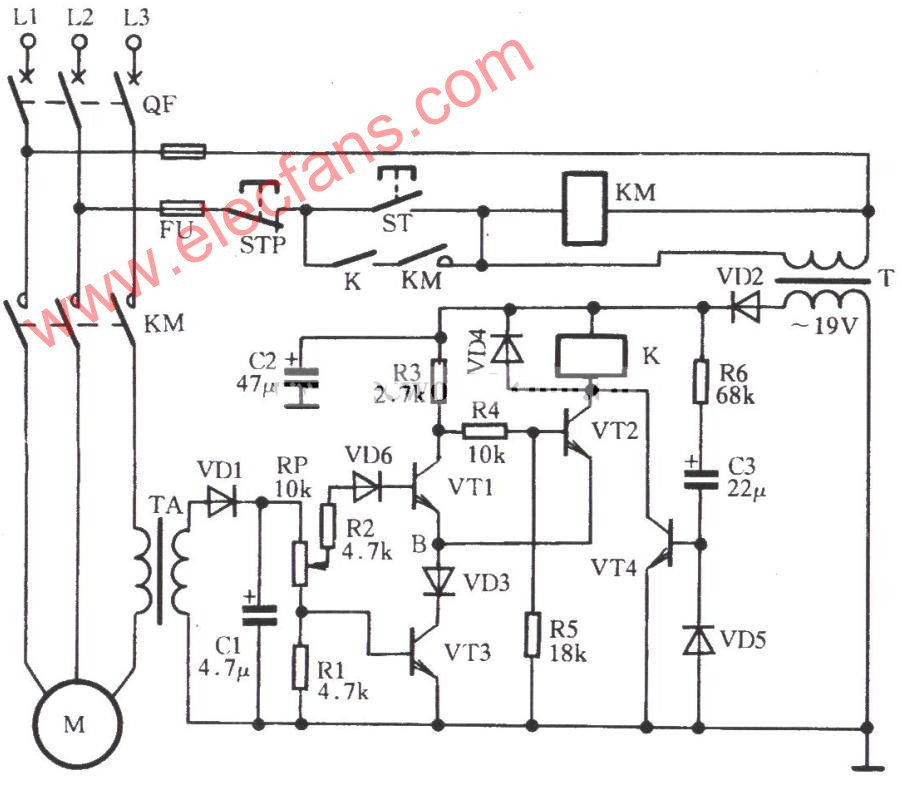

三相电动机过流保护电路图
如图所示是一种较为实用的电路。按下ST,KM吸合,电动机M启动、运转。电流互感器TA通过副边输出电流,经VD1整流、RP、R1分压,形成电压信号经R2、VD6加到VT1基极,另一个信号经RP加到VT3基极。 VT1、VT2、VT3组成一个射极耦合双稳态电路。正常时,VT1截止,VT2、VT3饱和导通,继电器K吸合,电动机M正常运行。当三相电动机某一相断相时,电流必定比正常时增大许多或因电动机线圈短路、机械卡堵等故障使电流大增,这时TA副边的电流也必定大增,加到VT1的基极电压也大增,促使VT1、VT3由饱和导通,VT2截止,K线圈失电释放,KM线圈相继失电释放,电动机M停电。
