东芝发布支持PCIe 6.0与USB4 2.0版等高速差分信号的2:1多路复用器／1:2解复用器开关
－适用于工作温度高达125°C的工业应用－

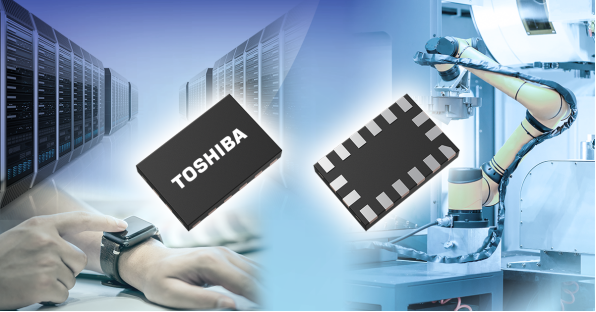

中国上海，2026年5月7日——东芝电子元件及存储装置株式会社（“东芝”）今日宣布，推出“TDS5C212MX”和“TDS5B212MX”两款2:1多路复用（Mux）/1:2解复用（De Mux）开关，支持PCIe 6.0[1]、USB4 2.0版[2]等新一代高速接口。新产品即日起开始批量出货。
随着服务器、工业测试设备、机器人及个人电脑不断发展，在日益受限的板载空间内，对PCIe 6.0与USB4 2.0等超高速、宽带宽差分信号进行可靠切换的需求不断增长。东芝新产品采用自主的SOI工艺（TarfSOITM）[3]，实现业界领先[4]的–3dB带宽（差分）：TDS5C212MX为34GHz（典型值）、TDS5B212MX为29GHz（典型值）。宽带特性可显著抑制信号波形失真，提升高速数据传输的可靠性。

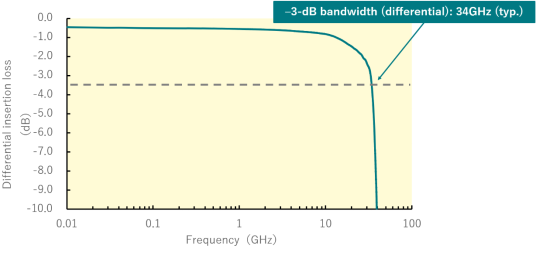

TDS5C212MX的差分插入损耗与–3dB带宽（差分）
该系列器件可在高速差分信号应用（如PCIe 6.0、USB 42.0）中用作2输入／1输出的复用开关，或1输入／2输出的解复用开关。它们支持在多设备共享单个高速接口，并可根据系统需求切换信号路径。
两款产品均采用针对高频特性优化的引脚布局。尤其是TDS5C212MX通过缩短信号路径长度来降低反射与损耗，从而提升高速信号完整性。两者均支持–40°C至125°C的工作温度范围，适用于工业应用。
东芝将持续开发支持高速接口演进的高性能、高可靠性模拟开关，为下一代系统的发展作出贡献。
应用：
- 工业测试设备、机器人
- 个人电脑、服务器、移动设备、可穿戴设备等
支持的接口
- PCIe系列：PCIe6.0／5.0／4.0／3.0
- CXLTM系列：CXL3.0／2.0／1.0
- USB系列：USB42.0版／USB4／USB3.2 Gen2×1／Gen1×1
- Thunderbolt?系列：Thunderbolt5／4／3／2
- DisplayPort?系列：DisplayPort 2.0／1.4／1.3／1.2
特性：
- 高–3dB带宽（差分），支持PCIe6.0、USB42.0等高速差分信号
·TDS5C212MX：34GHz（典型值）
· TDS5B212MX：29GHz（典型值）
- 宽工作温度范围：–40°C至125°C
主要规格：
器件型号 | TDS5C212MX | |||||
封装 | 名称 | XQFN16 | ||||
尺寸（mm） | 2.4×1.6（典型值），厚度＝0.4（最大值） | |||||
工作范围 （Ta＝–40°C至125°C） | 电源电压VCC（V） | 1.6至3.6 | ||||
信号引脚差分电压 VI/O(Diff)（V） | 0至1.8 | |||||
信号引脚共模电压 VI/O(Com)（V） | 0至2.0 | |||||
直流特性 （Ta＝–40°C至125°C） | 电流消耗 Iope（μA） | VS＝0V | 典型值 | 70 | ||
高频特性 （Ta＝25°C） | –3–dB带宽（差分）BW(Diff)（GHz） | 典型值 | 34 | 29 | ||
差分插入损耗 DDIL（dB） | f＝5.0GHz | 典型值 | –0.7 | –0.7 | ||
f＝8.0GHz | –0.8 | –0.8 | ||||
f＝10.0GHz | –0.9 | –0.9 | ||||
f＝12.8GHz | –1.1 | –1.1 | ||||
f＝16.0GHz | –1.2 | –1.2 | ||||
差分回波损耗 DDRL（dB） | f＝5.0GHz | 典型值 | –21 | –20 | ||
f＝8.0GHz | –24 | –20 | ||||
f＝10.0GHz | –21 | –19 | ||||
f＝12.8GHz | –20 | –20 | ||||
f＝16.0GHz | –14 | –15 | ||||
差分关闭隔离度 DDOIRR（dB） | f＝5.0GHz | 典型值 | –33 | –36 | ||
f＝8.0GHz | –27 | –29 | ||||
f＝10.0GHz | –25 | –26 | ||||
f＝12.8GHz | –24 | –26 | ||||
f＝16.0GHz | –24 | –27 | ||||
差分串 DDXT（dB） | f＝5.0GHz | 典型值 | –41 | –41 | ||
f＝8.0GHz | –37 | –37 | ||||
f＝10.0GHz | –35 | –35 | ||||
f＝12.8GHz | –33 | –33 | ||||
f＝16.0GHz | –31 | –31 | ||||
库存查询与购买 | ||||||
注：
[1]由PCI-SIG制定的下一代接口标准，相比PCIe 5.0，将数据传输速率提升一倍至64GT/s。
[2]由USB IF制定的接口标准，支持最高达80Gbps的高速数据传输。
[3]TarfSOITM（Toshiba advanced RF SOI）：东芝为高频半导体应用开发的SOI CMOS（绝缘体上硅互补金属氧化物半导体）前端工艺技术。
[4]以2:1复用／1:2解复用开关为对象。基于东芝截至2026年5月的调查结果。
如需了解有关新产品的更多信息，请访问以下网址：
TDS5C212MX
TDS5B212MX
如需了解有关东芝通用逻辑IC的更多信息，请访问以下网址：
https://toshiba-semicon-storage.com/cn/semiconductor/product/general-purpose-logic-ics.html
如需了解有关新产品在线分销商网站的更多信息，请访问以下网址：
TDS5C212MX
TDS5B212MX
*USB4为USB Implementers Forum的注册商标。
*ThunderboltTM为英特尔公司或其子公司的商标。
*DisplayPortTM为视频电子标准协会（VESA）在美国和／或其他地方拥有的商标。
*PCIe为PCI-SIG的注册商标。
*TarfSOITM为东芝电子元件与存储装置株式会社的商标。
*本文提及的公司名称、产品名称和服务名称可能是其各自公司的商标。
*本文档中的产品价格和规格、服务内容和联系方式等信息，在公告之日仍为最新信息，但如有变更，恕不另行通知。
