凌力尔特推出350mA、60V 2.2MHz 降压型 DC/DC 转换器

凌力尔特推出350mA、60V 2.2MHz 降压型 DC/DC 转换器

2009 年 12 月 8 日 – 凌力尔特公司 (Linear Technology Corporation) 推出 350mA、60V 超低静态电流降压型开关稳压器 LT3990。其突发模式 (Burst Mode^?) 工作在无负载情况下保持静态电流低于 2.5uA。LT3990 的 4.3V 至 60V 输入电压范围使其非常适合汽车和工业应用，这类应用需要具超低功耗的连续输出。其内部 550mA 开关可以在电压低至 1.21V 时提供高达 350mA 的连续输出电流。LT3990 的突发模式工作提供了超低静态电流，非常适合汽车和工业系统，这类系统需要始终保持接通工作和最佳的电池寿命。开关频率从 200kHz 至 2.2MHz 是用户可编程的，从而使设计师能够优化效率，同时避开关键噪声敏感频段。其 10 引线 3mm x 2mm DFN-10 (或 MSOP) 封装结合高开关频率，可保持外部电感器和电容器的小尺寸，从而提供一个占板面积非常紧凑和高热效率的解决方案。

    LT3990 运用一个高效率 550mA、300mV 开关，在单芯片中集成了必要的升压和箝位肖特基二极管、振荡器、控制和逻辑电路。低纹波突发模式工作在低输出电流时确保高效率，同时保持输出纹波低于 5mV_PK-PK。特殊设计方法和一种新的高压工艺使得在宽输入电压范围内可实现高效率，而且 LT3990 的电流模式拓扑实现了快速瞬态响应和卓越的环路稳定性。其它特点包括电源良好标记软启动功能和输出短路保护。

    LT3990EDDB 采用  3mm x 2mm DFN-10 封装，而 LT3990EMS 采用 MSOP-10 封装，以 1,000 片为单位批量购买，每片价格分别为 2.55 美元和 2.60 美元。LT3990IDDB 和 LT3990IMS 经过测试，保证在 -40°C 至 125°C 的工作结温范围内工作，千片批购价分别为 2.83 美元和 2.89 美元。所有版本都有现货供应。如需更多信息，请登录 www、linear、com.cn。

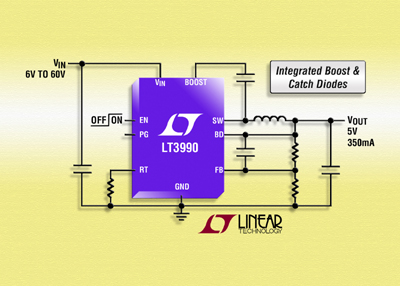

照片说明： 采用 3mm x 2mm DFN 封装的 60V、350mA (I_OUT)、2.2MHz 降压型开关稳压器

性能概要：LT3990

• 低纹波突发模式工作
• 在 12V_IN 至 3.3V_OUT 时I_Q 为 2.5uA
• 输出纹波 < 5mV_P-P
• 宽输入电压范围：4.3V 至 60V 工作
• 可调开关频率：200kHz 至 2.2MHz
• 集成的升压和箝位二极管
• 350mA 输出电流
• 准确的 1V 使能引脚门限
• 低停机电流：I_Q = 0.7uA
• 内部检测限制箝位二极管电流
• 电源良好标记
• 输出电压：1.21V 至 25V
• 内部补偿
• 小型 10 引脚 MSOP 和 (3mm x 2mm) DFN 封装
