采用3mm x 5mm QFN 封装的4A、4MHz、同步降压型稳压器

华强电子网 2010-04-16 a:0:{}

加利福尼亚州米尔皮塔斯 (MILPITAS, CA) – 2010 年 4 月 15 日 – 凌力尔特公司 (Linear Technology Corporation) 推出高效率同步降压型稳压器 LTC3614，该器件采用恒定频率、电流模式架构，能够实现高达 4MHz 的开关频率。低电阻内部开关允许采用 3mm x 5mm QFN 封装的 LTC3614 提供高达 4A 的连续输出电流，而且其低压差工作允许输出电压范围为 0.6V 至仅比 VIN 低数 mV。LTC3614 在 2.25V 至 5.5V 的输入电压范围内工作，从而非常适用于单节锂离子电池应用以及 3.3V 或 5V 中间总线系统。其开关频率从 300kHz 至 4MHz 是用户可编程的，因而允许使用纤巧、低成本电容器和电感器。

LTC3614 采用 RDS(ON) 仅为 25mΩ 和 35mΩ 的内部开关，提供高达 95% 的效率。突发模式 (Burst Mode?) 工作将无负载静态电流降至仅为 75uA，从而最大限度地提高了电池供电应用的轻负载效率和运行时间。可调突发模式箝位使设计师能够优化轻负载效率。就需要最低噪声的应用而言，LTC3614 可以配置为以脉冲跳跃或强制连续模式运行，从而降低了噪声和潜在的 RF 干扰。此外，可编程开关转换率可以进一步减轻对潜在噪声的担忧。LTC3614 还提供了跟踪功能以及 DDR 存储器模式，在这种模式时，该器件可以提供/吸收 ±3A 电流。其它特点包括：可选有源电压定位 (Active Voltage Positioning)、一个电源良好 (Power Good) 电压监视器、外部同步功能和热保护。

LTC3614EUDD 采用 3mm x 5mm QFN-24 封装，已开始供货。以 1,000 片为单位批量购买，每片价格为 3.45 美元。工业级版本 LTC3614IUDD 在 -40°C 至 125°C 的工作结温范围内保证达到性能规格要求，千片批购价为每片 4.06 美元。如需更多信息，请登录 www、linear、com、cn。

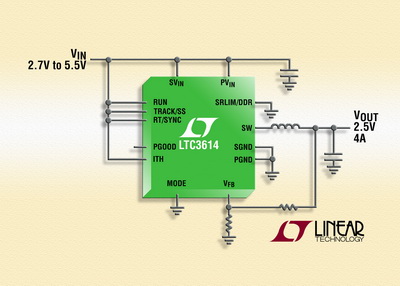

照片说明：4A、同步降压型 DC/DC 转换器能够实现高达 4MHz 的开关频率

性能概要：LTC3614

· 4A 输出电流

· 2.25V 至 5.5V 的输入电压范围

· 输出电压范围：0.6V 至 VIN

· 可调开关频率：高达 4MHz

· 低输出纹波 (<20mVPK-PK) 突发模式工作：IQ = 75μA

· ±1% 的输出电压准确度

· 高效率：高达 95%

· 在开关节点上的可编程转换率降低噪声和 EMI

· 可选有源电压定位 (AVP) 具内部补偿

· 可选脉冲跳跃 / 强制连续 / 具可调突发箝位的突发模式工作，

· 可编程软启动

· 用于启动跟踪或外部基准的输入

· DDR 存储器模式，IOUT = ±3A

· 采用 24 引脚 3mm x 5mm QFN 耐热增强型封装
