凌力尔特推出80V高压侧电流检测DC/DC转换器
来源:华强电子网 作者:—— 时间:2010-05-27 14:05
2010 年5 月27 日,凌力尔特公司 (Linear Technology Corporation) 推出80V 高压侧电流检测 DC/DC 转换器 LT3956,该器件为作为恒定电流和恒定电压稳压器工作而设计。它非常适用于驱动大电流 LED 以及给电池和超级电容器充电。其 4.5V 至 80V 输入电压范围使其非常适用于多种应用,包括汽车、工业和建筑照明。LT3956 使用一个内部 N 沟道 MOSFET,可以从标称值为 12V 的输入驱动多达 18 个 350mA 的白光 LED,从而提供超过 25W 的功率。它采用高压侧电流检测,允许使用升压、降压、降压-升压或 SEPIC 和反激式拓扑。LT3956 在升压模式时提供超过 94% 的效率,从而无需外部散热措施。一个频率调节引脚允许用户在 100kHz 至 1MHz 范围设定频率,从而优化了效率,同时最大限度地减小外部组件的尺寸和成本。结合 5mm x 6mm QFN 封装,LT3956 提供一个高度紧凑的 25W LED 驱动器解决方案。
LT3956 采用真正色彩PWM (True Color PWM?) 调光,以高达 3000:1 的调光范围提供恒定 LED 色彩。就要求不那么苛刻的调光需求而言,CTRL 引脚提供 10:1 的模拟调光范围。LT3956 的固定频率、电流模式架构确保在宽电源和输出电压范围内稳定工作。一个以地为基准电压的 FB 引脚作为几种 LED 保护功能的输入,从而使该转换器能够作为一个恒定电压源工作。
LT3956EUHE 采用 36 引脚 5mm x 6mm QFN 封装,以 1000 片为单位批量购买,每片价格为 3.50 美元。扩展温度 I 级版本 LT3956IUHE 的千片批购价为 4.12 美元。两种版本都有现货供应。

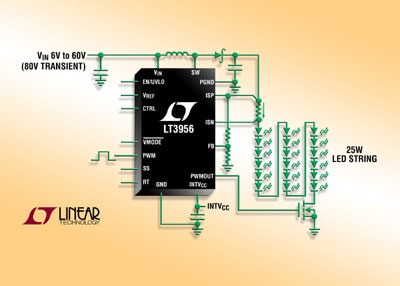

照片说明: 80V、恒定电压/电流转换器
性能概要:LT3956
· 3000:1 True Color PWM 调光
· 宽输入电压范围:4.5V 至 80V
· 输出电压高达 80V
· 内部 3.3A/84V 开关
· 恒定电流和恒定电压调节
· 250mV 高压侧电流检测
· 以升压、降压、降压-升压、SEPIC 或反激式拓扑驱动 LED
· 可调频率:100kHz 至 1MHz
· LED 开路保护
· 具迟滞的可编程欠压闭锁
· 恒定电压环路状态引脚
· PWM 断接开关驱动器
· CTRL 引脚调节高压侧电流检测门限
· 低停机电流:<1uA
· 可编程软启动
· 采用 36 引线 (5mm x 6mm) QFN 封装
