FPD-Link II芯片组在汽车上的应用方案

在传统的显示系统设计中，绘图控制器或绘图处理器(GPU)会传送有像素时钟和同步信号对齐的并行RGB颜色位，这些信号使用TTL电平，信号线有二十多条，在远程的LCD显示器连接中，有时会因缆线太厚，或者电源和EMC(电磁兼容性)等问题而导致并行总线不能超过20cm～30cm的长度。

为解决这个问题，美国国家半导体在90年代的中期与当时领导业界的TFT面板供货商一起研发了串行解串器(SerDes)FPD-Link(平面显示器-链接)芯片组系列。该传送器收集高至18位/24位的RGB信息(6位/8位色彩)以及三个控制信号和时钟，然后将它们转换成三个差动数据对和一个时钟对。线对减小到4对，使用LVDS传输，以解决EMC问题。是笔记本电脑\液晶显示器\液晶电视的显示屏接口标准。

2006年，美国国家半导体创新地研发出单对双绞线差分传输的串行解串器(SerDer)FPD-Link II 芯片组系列，这种串行化方案由于消除了在数据和时钟路径间的偏斜，简化了在单一个差动对上转换24位总线的工作。通过单对双绞线，可有助削减PCB的层数、缆线宽度以及连接器的尺寸和管脚，从而节省系统成本。

DS90UR241/124的功能

DS90UR241/124芯片组是5-43MHz DC平衡的24位LVDS串行化器/并行化器，具有24:1和1:24的数据传输，具有用户定义的预加重，支持AC耦合的数据传输，嵌入了时钟和数据恢复(CDR)，电源电压3.3V ± 10%，具有广泛的用途。主要特点：一对差分双绞线传输，布线简单，成本低；24位数据串化/解串(18位的视频+控制信号+I2S的音频)；信号调理电路可将传输延长至10米，满足长距离传输要求；非常低的EMI，容易通过车规测试；数据中嵌入时钟，使得解串器端不需要参考时钟，减少系统成本；内建BIST模式(方便进行工厂测试/在线诊断)；通过AEC-Q100 2级(汽车级认证资格)。

DS90UR241/DS90UR124在汽车显示系统中的应用

汽车显示系统的应用包括：中控台的显示，后坐头枕显示，汽车仪表显示，导航系统显示。其他的如：平视显示系统，后视显示系统，摄像系统/传感系统/其他的辅助驾驶系统。

一般的WVGA格式的显示屏采用800×480 WVGA分辨率，18位(色深，RGB666格式)，时钟频率30MHz左右。

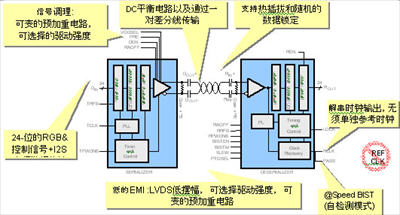

图1：FPD-Link II DS90UR241/124功能框图。

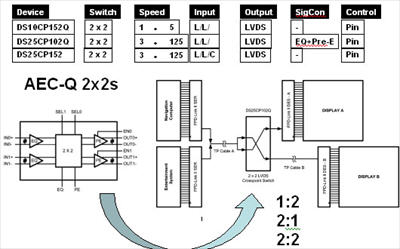

图2：FPD-Link II显示信号切换应用(交叉开关)。
