高性能频率合成器
对体积、速度和省电的更进一步的要求推动了频率合成器技术的发展。目前频率合成器的一个明显趋势是集成了越来越多的微型锁相环(PLL)/压控振荡器(VCO)元件。过去在PCB上的多个元件，现可由单个表面贴器件替代。
与军用电子的相比，商业和工业应用对频率合成器的要求有所不同。除更严格的成本限制外，用于商业应用的频率合成器通常针对特定工作频段，而电子对抗(ECM)和电子战(EW)系统则需要更宽泛的频率范围。虽然商用频率合成器也必须提供优异的稳定性和光谱特征，但它们通常还必须工作在较低电压下，且功耗也必须更低。

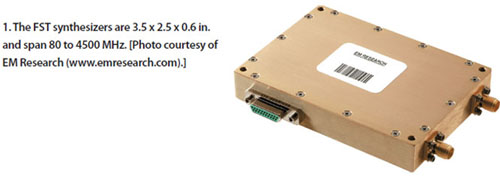

EM Research的FST系列高速开关合成器就是在一个小同轴封装内实现卓越性能的好例子。这个窄带模式系列产品覆盖80至4,500MHz，大小仅为3.5×2.5×0.6英寸(图1)。以FST-4500-XX为例，它工作在4,400到4,500 MHz、带外接10MHz参考，开关步幅为50kHz、开关时间在1μs以内。FST-4500-XX在偏移±10kHz载频处的相位噪声指标为-85dBc/Hz；在偏移±100kHz载频的相位噪声指标为-110dBc/Hz。

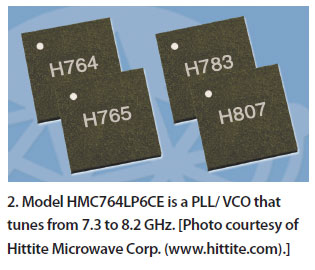

Hittite Microwave公司提供一系列带集成VCO的分数N合成器。HMC764LP6CE型的调谐范围为7.3 到8.2GHz，它具有+15dBm的典型输出功率，采用6×6mm QFN表面贴封装(图2)，100MHz步幅的调节稳定时间为87μs。当VCO工作在开环状态时，其相位噪声在偏移±100kHz载频处为-116dBc/Hz。当工作于分数N合成器模式时，其相位噪声在偏移±10kHz载频处为-98dBc/Hz，。
Synergy Microwave通过开发自己的微型VCO系列产品已能缩小其基于VCO的频率合成器的体积。该公司的MFSH系列微型频率合成器，利用DCO和DXO振荡器体积小和性能上的优势，以仅为0.6x0.6英寸的表面贴封装提供合成的性能。MFSH495550-100型是该紧凑型频率合成器的一款产品、具有4,950到5,500MHz调谐范围、调谐步幅为1MHz、设定时间短于1ms。它采用5VDC电源、典型功耗30mA，它具有如下相位噪声特性：在偏移±10kHz载频处为-80dBc/Hz；在偏移±100kHz载频处为-106dBc/Hz。该合成器系列具有从1到8GHz各个型号。
Spinnaker Microwave的宽带单环SMS系列合成器，兼具设计简单和尺寸小的特性，总计覆盖100MHz至26GHz频率范围，其封装仅1.9×1.9×0.45英寸。该系列产品很适合电子战和电子对抗应用，可为它们指定一个倍频程(如2至4GHz)带宽。该系列产品具有200kHz 到10MHz调谐步幅和500μs开关速度。
瑞典合成器专业公司Sivers IMA AB提供6到20GHz频段的高性能微型频率合成器。SATCOM是该系列用于测试覆盖8到9GHz频段的一款数字射频产品，体积只有75x50x15mm。当调频步幅为100MHz时、调谐时间小于1ms。该合成器的典型相位噪声分别为：-80dBc/Hz，±10kHz载频；-100dBc/Hz，±100kHz载频。
Micro Lambda Wireless基于其永磁铁YIG调谐振荡器(PMYTO)的微型频率合成器的尺寸仅为2.5×2.5×1.9英寸。其MLSL系列频率合成器有4款带宽均为3GHz的型号，覆盖2到8GHz。例如，MLSL–0306型覆盖3到 6GHz、调谐步幅为500kHz、开关速度100ms。
Microsemi-RFIS也提供分别基于PMYTO(当需要低噪音)和VCO(当开关速度很重要)的单环与多环频率合成器。其PMYTO频率合成器可工作至18GHz、在X频段具有不超过150ms的开关速度，相位噪声分别为：-100dBc/Hz，±10kHz载频；-128dBc/Hz，±100 kHz载频。
Teledyne Microwave已开发出用于4.4 到5.6GHz C波段应用的基于VCO的紧凑型频率合成器。对1kHz调谐步幅来说，其最慢开关时间是10ms。该合成器的相位噪声分别为：-85dBc/Hz，±1kHz载频；-112dBc/Hz，±100kHz载频。该频率合成器6.19 x 3.91 x 0.85英寸大。
Spectrum Microwave的紧凑型频率合成器系列包括覆盖4.0到 4.5GHz的456080型。其调谐步幅为10MHz、调谐时间5μs、封装仅3.25x3.00x0.28英寸。其相位噪声分别为：-86dBc/Hz，±1kHz载频；-122dBc/Hz，±100 kHz载频。
Mini-Circuits提供工程服务以帮助客户开发自己的用于窄带、中带或宽带单元的定制定频和调频频率合成器方案。其1,200到2,200MHz的DSN系列产品就是能展示该公司在开发微型频率合成器方面实力的一个范例。该系列产品的调谐步幅为10MHz，建立时间为0.5μs，体积仅有1.25x1.00x0.20英寸。相位噪声分别为：-97dBc/Hz，±1kHz载频；-106dBc/Hz，±100 kHz载频。
