凌力尔特LT3956 80V高压侧电流检测DC/DC转换器

电子系统设计 2010-06-01 a:0:{}

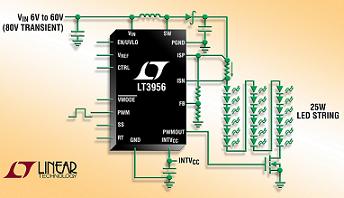

凌力尔特公司(Linear)推出80V高压侧电流检测DC/DC转换器LT3956，该器件为作为恒定电流和恒定电压稳压器工作而设计。它非常适用于驱动大电流LED以及给电池和超级电容器充电。其4.5V至80V输入电压范围使其非常适用于多种应用，包括汽车、工业和建筑照明。LT3956使用一个内部N沟道MOSFET，可以从标称值为12V的输入驱动多达18个350mA的白光LED，从而提供超过25W的功率。它采用高压侧电流检测，允许使用升压、降压、降压-升压或SEPIC和反激式拓扑。LT3956在升压模式时提供超过94%的效率，从而无需外部散热措施。一个频率调节引脚允许用户在100kHz至1MHz范围设定频率，从而优化了效率，同时最大限度地减小外部组件的尺寸和成本。结合5×6mm QFN封装，LT3956提供一个高度紧凑的25W LED驱动器解决方案。

LT3956采用真正色彩PWM(True Color PWM)调光，以高达3,000:1的调光范围提供恒定LED色彩。就要求不那么苛刻的调光需求而言，CTRL引脚提供10:1的模拟调光范围。LT3956的固定频率、电流模式架构确保在宽电源和输出电压范围内稳定工作。一个以地为基准电压的FB引脚作为几种LED保护功能的输入，从而使该转换器能够作为一个恒定电压源工作。

LT3956EUHE采用36引脚5×6mm QFN封装，以1,000片为单位批量购买，每片价格为3.50美元。扩展温度I级版本LT3956IUHE的千片批购价为4.12美元。两种版本都有现货供应。

80V、恒定电压/电流转换器

性能概要：LT3956

·3000:1 True Color PWM调光

·宽输入电压范围：4.5V至80V

·输出电压高达80V

·内部3.3A/84V开关

·恒定电流和恒定电压调节

·250mV高压侧电流检测

·以升压、降压、降压-升压、SEPIC或反激式拓扑驱动LED

·可调频率：100kHz至1MHz

·LED开路保护

·具迟滞的可编程欠压闭锁

·恒定电压环路状态引脚

·PWM断接开关驱动器

·CTRL引脚调节高压侧电流检测门限

·低停机电流：<1μA

·可编程软启动

·采用36引线 (5×6mm) QFN封装
