具数字输出的 6GHz RMS 功率检波器

加利福尼亚州米尔皮塔斯 (MILPITAS, CA) – 2010 年 8 月 17 日 – 凌力尔特公司 (Linear Technology Corporation) 推出业界首款与一个高采样率 12 位串行 A/D 转换器相集成的 40dB 动态范围、60GHz RMS 检波器 LTC5587。该数字输出 RMS RF 检波器可不受所用调制方法的影响，对高波峰因数信号提供 ±1dB 的测量准确度。该检波器能在很宽的频率范围 (10MHz 至 6GHz) 运行。集成的 12 位 ADC 以高达 500ksps 的采样率捕获和数字化检波器测量值，并通过经由串行 SPI 端口的位流提供数据。该 RF 检波器用单端输入运作，且无需外部平衡-不平衡转换器。其小巧的 3mm x 3mm DFN 封装提供了一种高度紧凑的解决方案。

LTC5587 在 40dB 动态范围和整个温度范围 (-40°C 至 85°C) 内有 ±1dB 准确度，从而提供了最佳性能。结合 12 位 A/D 转换器，该器件提供了每位 0.014dB 的测量分辨率。其低功耗非常适合于支持 LTE、W-CDMA、TD-SCDMA、CDMA/2k、GSM/EDGE、WiMAX 等所有标准的蜂窝基站、微微蜂窝和毫微微蜂窝中的应用。其他应用包括 MIMO 无线电、直放站、点到点微波链路、采用复杂调制方法的军用无线电、远程功率测量、以及便携式测试和测量仪器。该检波器在基于 FPGA 的系统中尤其有用，这类系统中不提供 A/D 转换器。

LTC5587 由单个 3.3V 电源供电。在采样模式时，其总运作电流为 3mA，从而仅消耗 10mW 功率。当 ADC 处于空闲状态，其功耗进一步降低一半，从而使 LTC5587 适合于电池供电或便携式远程 RF 测量系统。该器件还具有停机功能，从而在停用时消耗不到 10uA 的电源电流。LTC5587 采用小巧的 3mm x 3mm 12 引脚 DFN 封装，提供了一个占板面积紧凑的解决方案。LTC5587 有现货供应，千片批购价为每片 5.17 美元。

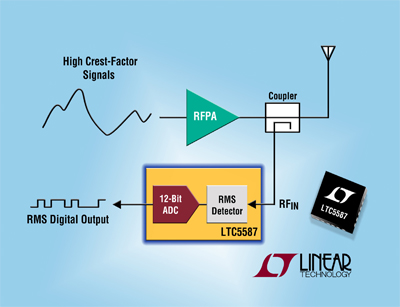

照片说明： 具数字输出的 6GHz RMS 功率检波器

性能概要：LTC5587

·         运作频率范围                                              10MHz 至 6GHz

·         对数线性动态范围 (已调信号)

o        在 880MHz                              40dB

o        在 2.14GHz                              37dB

o        在 3.5GHz                               35dB

·         准确的 RF 测量范围                                   -34dBm 至 6dBm

·         随温度变化 (-40°C 至 +85°C) 的准确度        ±1dB

·         集成的 12 位 ADC                                     500ksps 采样率

·         SPI/MICROWIRE 串行 I/O

·         非常低功耗                                                 10mW (3.3V/3mA)

·         单端 RF 输入                                             无外部变压器

·         快速采集时间

o        上升时间                                  2us

o        下降时间                                  8us

·         小巧的封装                                                 3mm x 3mm DFN
