业界首创 升特推出智能电流源LED背光平台

近日，升特公司（Nasdaq:SMTC），今日宣布推出业界首个智能电流源LED背光平台，该平台提供了片上数字照明效果，可以用于高端手持式显示器。该平台融入升特公司的智能ADP技术（已申请专利）为新一代高质量的电流源驱动器提供支持。该驱动器可替代高端手持设备内的升压型转换器和充电泵，而仍然提供高质量的显示背光。采用ADP技术的新型SC667及SC668电流源，与升压型转换器或充电泵相比，减少了部件数量并延长了电池寿命；而且，这两款电流源提供的照明质量远远高于传统的电流源驱动器所提供的照明质量。此外，有了片上数字照明效果，就可以在不改变固件的情况下灵活地纳入渐入/渐出、呼吸及闪烁效应。


　　背光应用中，白光LED的正向电压通常会达到3.6V.当便携设备内的电池电压降低时，必须升高电源电压以确保白光LED拥有足够高的电压来照亮显示器。通常情况下，充电泵或电感型升压转换器用来升高电源电压。要保持恒定的输出功率，电路会随着电压的降低而增加电流的抽取，这就减短了电池寿命。改进后的白光LED将正向电压降低至3.0V,从而降低了需要传统LED驱动器升高电池电压时的电池电压阈值。正因为如此，LED背光驱动器越来越多地以非升压的模式运行，这使电流源驱动器成为具有吸引力的替代性方案。电流源驱动器无需与升压电路相关的电容器和电感器，从而降低了部件数量、缩小了板件尺寸并降低了系统成本；此外，电流源驱动器没有任何开关噪声，而且延长了运行时间。

　　“在电流源的拓扑结构中，给白光LED提供的电源电压随着电池到达放电周期末期而降低。”升特电源管理集团市场总监AtharZaidi表示，“升特的ADP技术确保在电池电压降低时，LED会一致调暗，而且该调暗过程难于察觉。电流源方案还延长了电池寿命，因为该方案里没有传统方案里会消耗更大电流的升压型转换器。”

　　在ADP方案出现之前，电流源并不是高端手持设备的最佳选择。这是因为较高的系统负荷（如RF传输，照像机，闪光灯及互联网接入）在启动和停用时，导致的线路瞬变会使显示器闪烁。升特的智能ADP拓扑结构通过自动、同步监控各个电流源来避免启动和停用系统负荷时产生的失调，从而解决了这一问题。当融入了ADP技术的电流源快要失调时，数字逻辑就小幅度地降低所有背光LED的电流设定值，其幅度非常小，肉眼根本看不出来。这一过程会持续进行，直到所有电流源拥有足够的空间在降低的设定值上调整电流。达到这一点后，ADP电路将电流设定值锁定，这就消除了任何显示器闪烁的现象。

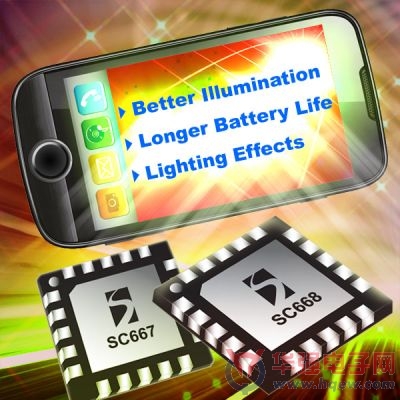

　　SC667和SC668为融入了ADP技术的首批电流源。这些器件还集成了许多功能，以满足便携设备的高端特征，包括：基于周围照明条件而设置背光亮度的环境光感应/控制电路。这两款电流源还拥有融入了数字低通滤波器的PWM调光接口，因此拥有进行内容自适应亮度控制的能力（相较：“常开”照明）。

　　SC668有8个电流源，而SC667有7个电流源和一个中断请求指示信号，当环境光强度达到阈值时，利用该信号可以通告主处理机。上述两种器件均包含一个片上数字照明效果核心，可以控制LED渐入/渐出、呼吸、闪烁、全部自动调光及部分自动调光；可对LED进行编程和控制的I2C接口；4个可编程的200mA低噪音LDO调整器，可以控制多个嵌入式外围设备的功率。

　　SC667和SC668平台的主要特性

　　自动防失调（ADP）技术（已申请专利）

　　无需改变固件即可产生片上数字照明效果（渐弱、呼吸及闪烁）

　　可选的环境光感应可自动调整背光亮度

　　使用元件少：仅需一低压电容器，而无需电感器

　　I2C可编程接口（快速及标准模式）

　　±0.5%（一般情况下）LED电流匹配，±1.5%（一般情况下）LED电流精度

　　4个低噪音LDO调节器

　　超小、20脚MLPQ封装，散热垫的规格为：3x3x0.6mm

　　应用

　　手机：LCD显示器，键盘/按键背光

　　数码相机：LCD显示器&背光，键盘/按键背光

　　MP3播放器：LCD显示器&背光
