超高主频双Altera SIV 820/530 ASIC验证板

超高主频双Altera SIV 820/530 ASIC验证板

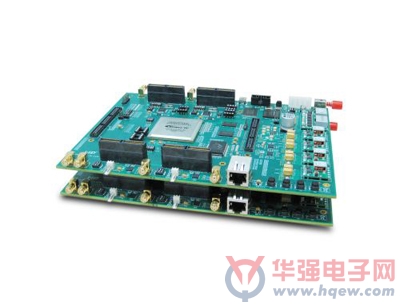

IP（唐芯微电子）正式推出 Altera Stratix IV 530 820 ASIC 原型验证平台（MB3100-A5/8）以来，从性能、价格、稳定性来说得到了广大用户的好评，确实让用户对后来者唐芯微电子研发团队刮目相看，有了MB3100产品做为市场铺垫，近期唐芯微在此基础上又推出了D-MB3100A堆叠型号产品，这型号采用两个Stratix IV FPGA高达820*2=1640万的等效ASIC门的逻辑资源、2个DD3 SO-DIMM 速率高达1066Mbps、共享I/O连线为480Pin ,4个HSMC高速接插件提供的独立I/O连线也达到480Pin，由12个SMA接口进行同轴电缆连接，完全解决了上下FPGA之间时钟同步稳定运行问题，并且此型号验证平台实验室数据表明所有高速接插件主频运行超乎寻常的速度达到甚至大于250MHZ整体性表现极其出色，是国内目前能运行最高主频的ASIC验证平台，D-MB3100A堆叠型号不管从容量、运算速度、I/O吞吐速度、数据传输能力、板卡功能扩展性、板载存储器的类型，以及硬件平台的性能和稳定性方面都得到更高的提升，完全能够满足用户在接近原型目标的基础上进行稳定可靠、方便快捷的验证，极大的结省了用户紧张的研发周期。



由于D-MB3100A属MB3100-A5/8堆叠型号，继承了它所有的性能优势：同样可利用Altera Stratix IV器件的管脚可迁移特性；支持EP4SE530 、EP4SE820 二款器件；双倍拥有以下的外设和接口：10Pin GPIO、8LED、8DIP、128M 配置用FLASH、32Mbit 用户使用SPI FLASH 、板载512MB DD2、2PLL、5个可插拔晶振、千兆以太网口、JATG、4个按钮，不但适合一般项目的所需的功能电路，而且其中部分功能电路很人性化的设计，非常符合工程师操作习惯，方便用户在验证时对各种调试方法的实施。

除了以上板载丰富的外设和功能接口外，用户还可使用唐芯微电子刚刚发布的《UAS验证板用户助手软件》，利用软件中的管脚自定义模块，用户能更快捷、方便的对项目所需的其它个性扩展子卡进行合理分配，轻松的安装各种子卡，并在复杂的验证系统中自动生成所需要的约束文件，有了这款软件的配合，用户再也不用苦恼于验证平台上找不到所需的功能电路，而要在验证平台扩展工作上花费许多宝贵的时间。

I-IP(唐芯微电子) 公司致力于为嵌入式系统设计、ASIC原型验证等应用提供强大的FPGA硬件开发平台、EDA工具及相关设计服务，同时还代理各类数字广播、无线及有线通讯、视频处理、音频处理等方面的顶尖IP，为微电子领域工程设计人员提供完善的研发解决方案的同时，以期通过建立丰富的 IP库、多样化的开发平台与服务供应资源，打造健全的产业链服务系统形成与客户的顶级互动，以此来满足不同客户的需求，配合业界同仁实现产业从封闭式开发方式到开放式开发方式的转型。
