HUBER+SUHNER射频功率开关信号通路间的自由切换
来源:华强电子网 作者:—— 时间:2010-11-30 09:05
HUBER+SUHNER? –目前推出全新的射频功率开关系列产品,它巧妙的结构使得用户可以轻松地实现机械控制式的信道切换。其中,N型和TNC型的开关连接器已经成功地应用在了一些通讯设备中。经过不断地开发和完善,如今已经形成了一套完整的产品系列,并正在工业和军用领域拓展它的应用。
完整的产品序列

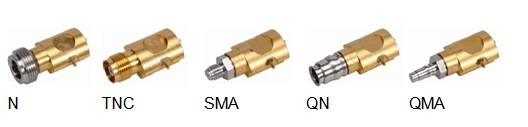

“即插即用”的理念被引用在 QN, QMA, N, TNC和SMA的界面中。所有的产品都提供针脚右置和针脚左置两种类型。
N TNC SMA QN QMA 射频功率开关的工作原理:HUBER+SUHNER的射频功率开关使用机械控制式信道切换,它的主要工作原理如下所示:
?原始的信道:
当连接器界面处于断路状态(没有连接),信号沿着中心导体和旁置的针脚传播。信号通道如下图中红色线条所示。
?切换后的信道:
当接上连接器后,信号不再通过旁置的针脚,转而沿着界面内导体一直传播。信号通道如下图中红色线条所示。
HUBER+SUHNER射频功率开关的应用领域非常广泛。用户可以根据便携式设备使用场合,自由切换连接不同类型的天线以获得合适的信号。
除了这些应用之外,HUBER+SUHNER的射频功率开关还可以用于某些测试场合。在设备正常工作期间,设备中的信号通过功率开关传输到天线或者网络中;当遇到测试、校准或者设备维护等情况时,可以通过该开关切换到测试系统中。

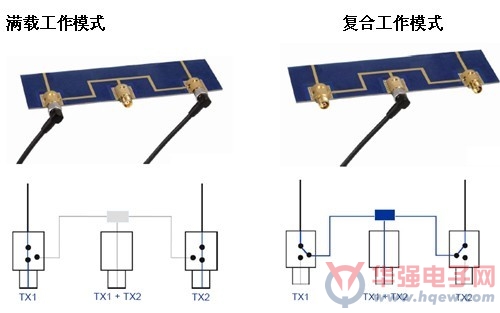

在移动通讯领域,射频功率开关最主要用于通讯容量的控制和基站信号的复合。与之前相比,移动无线基站能够将信号发射得更远并且效率更高。这种方法减少了所需基站的数量,有助于降低网络成本。在通讯比较繁忙的区域,如市区,基站以满载模式工作;在通讯相对空闲的区域应用时,比如农村地区,基站以复合模式工作。原理如下所示:

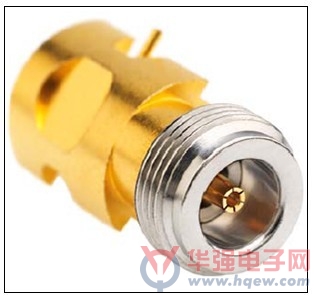

除了标准的PCB安装的形式外,HUBER+SUHNER也提供转接器形式的射频功率开关。下图所示是一个比较典型的例子。
1、 前端接口是N型界面。当它被接通时,信号从该接口中传输;
2、 后端和侧端采用TNC的接口,取代了标准的针脚; 采用穿墙安装的方式,取代了PCB的安装方式。
3、 采用穿墙安装的方式,取代了PCB的安装方式。
