关于LED变色灯泡的电路图

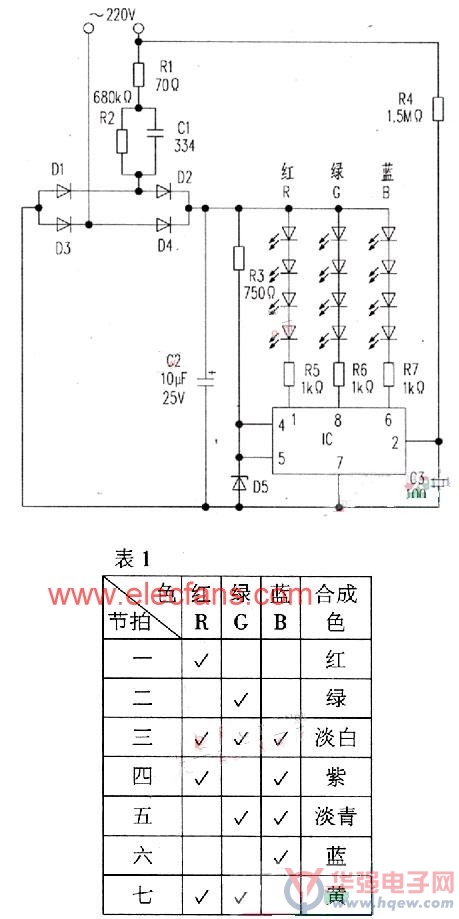

半导体照明是目前世界上最先进的光源，它不仅功耗小寿命长，而且还可制造出五彩缤纷的各种灯具。市场上出售的一种220V电压直径约4厘米的圆形变色灯泡，很吸引人的眼球，而其内部电路并不复杂。笔者根据实物绘制如附图。

    这个产品我剖析的是以集成模块．NK4992B(后序号070914)为例介绍。

    市电220V交流电经R1和R2降压再经Dl～D4全波整流和C2滤波获得约17V左右，再经R3和D5稳压为Ic第④脚、⑤脚提供+12V电源，加电后如果第②脚开路没有时钟信号的情况下．12只发光二极管全部点亮。第①脚串接4只红色发光二极管。第⑧脚串接4只绿色发光二极管，第⑥脚串接4只蓝色发光二极管。当市电50Hz交流信号通过R4进入第②脚触发内部程序控制器时，R、G、B三路输出将按一定顺序逐个发光，出现红绿蓝三色交替变换的彩色光源，平均每2秒一拍，由七个节拍完成一个循环周期(见表1)。

    常见故障的判别方法：不亮灯时可做如下简单检测：用12V直流电源(比如12V蓄电池)负极接第⑦脚，正极接第④脚或第⑤脚，如果全部发光说明整流电路有问题。如果某一路不发光就检查LED管，如果全部都不发光有可能IC损坏。
