晶格世纪推出16位高精度恒流LED驱动芯片

来源:华强电子网 作者:—— 时间:2011-01-17 14:56

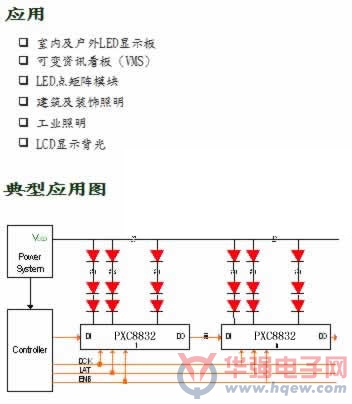

PXC8832是16位高精度恒流LED驱动芯片可在3.3伏特和5伏特的电压下工作。芯片可提供16个最大承受电压17伏特的漏极开路恒流沉入输出,并可藉由一个外接电组来设定电流的输出大小。PXC8832可提供25MHz时钟输入可使LED得以实现宽范围的调光。PXC8832使用4线的串行输入介面,16位的位移寄存器,16位的输出锁存器. 串行输入介面使微控器能控制恒流输出端口藉由四个输入(DI、 DCK、LAT和ENB)以及资料输出(DO)。DO使得多个驱动器能够串连在一起操作。

PXC8832简化电路板所需的被动元件而且提供了±0.7%的通道间电流输出精度。特性还包括了在输出电压变化下的±0.1%的稳定电流输出能力以及50ns的快速电流输出暂态响应。PXC8832提供24脚位的SOP/SSOP/QFN封装型式且可以在-40°C到+85°C的外在环境下工作。
