LED背光应用的技术方案
LED背光统治小型LCD显示市场
·手机、GPS、PDA
大型显示设备过去一直采用冷阴极荧光灯管（CCFL）
LED背光正在进入中大型LCD模块市场
·笔记本目前的采用率最大–2009年超过30%
·液晶显示器和液晶电视是新兴市场
LED背光的优势

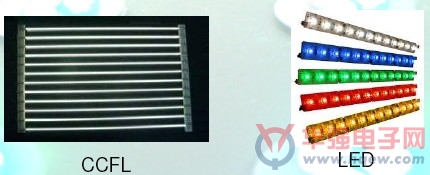

1、与CCFL相比，LED背光具有很多优势
·点状光源特征支持更灵活背光架构
支持更薄背光设计
支持高级背光架构（边缘背光，直下背光）
·更高效率（更定功率更多光）
·更长使用寿命（50，000小时对20，000小时）
·亮度可调–几个步骤轻松搞定
·低电压驱动降低复杂性
·环境友好（CCFL包含水银）
·坚固耐用–CCFL由玻璃制成，容易破碎
·更少IR辐射–不受远程设备干扰
·RGB背光特有的优势
更广的色域
白平衡点可调
LED背光统治小型LCD显示市场
·手机、GPS、PDA
大型显示设备过去一直采用冷阴极荧光灯管（CCFL）
LED背光正在进入中大型LCD模块市场
·笔记本目前的采用率最大–2009年超过30%
·液晶显示器和液晶电视是新兴市场
LED背光的优势
1、与CCFL相比，LED背光具有很多优势
·点状光源特征支持更灵活背光架构
支持更薄背光设计
支持高级背光架构（边缘背光，直下背光）
·更高效率（更定功率更多光）
·更长使用寿命（50，000小时对20，000小时）
·亮度可调–几个步骤轻松搞定
·低电压驱动降低复杂性
·环境友好（CCFL包含水银）
·坚固耐用–CCFL由玻璃制成，容易破碎
·更少IR辐射–不受远程设备干扰
·RGB背光特有的优势
更广的色域
白平衡点可调
背光用LED分类
背光中使用的LED：

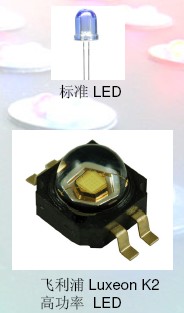

1.电流能力
·标准LED–驱动电流<50mA
·大电流LED–驱动电流50–150mA
·大功率LED–驱动电流150–1000mA+
2.颜色
·白色LED
·红色、绿色和蓝色LED
进行组合，生产白色LED
不同颜色LED正向电压(Vf)：
·红色~2V，绿色~3.5V，蓝色/白光~3.5–4V
LED背光驱动–电流精度
背光一致性要求所有LED亮度相同
·LED灯光输出依赖电流，而非电压
·显示模块制造商的电流精度目标：±2%
·由于LED正向电压（VF）在±10-15%的幅度内变动，因而使问题进一步复杂

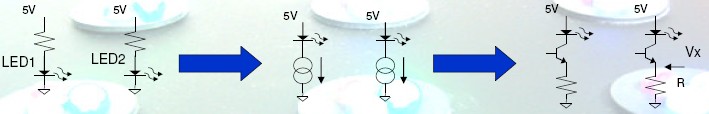

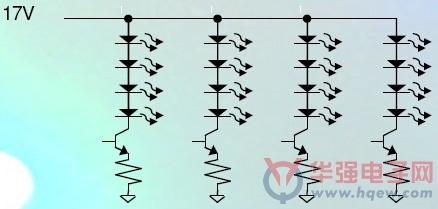

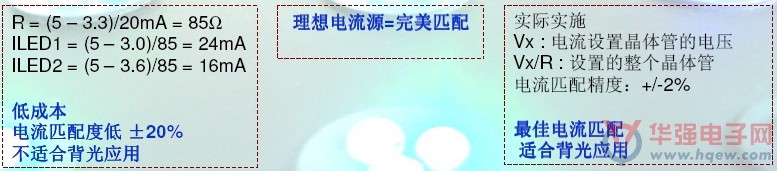

假设LED的正向压降（VF）变化范围是3.0V到3.6V（平均值3.3V），LED的电流设为20mA
LED背光驱动–LED连接方式
每个背光都包含众多LED---根据显示设备的大小，从3个到3000个不等

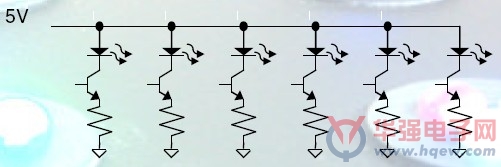

LED连接方式：串行，并行和串/并结合
串联
特点：
完美的电流匹配
高电压驱动带来高成本
并联
特点：
可使用低电压驱动
需要更多通道=成本高
串联/并联结合
特点：
当LED数量达到8个以上时，串/并联结合使用
LED背光驱动-架构处理

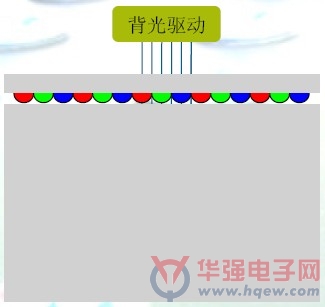

边缘背光
LED位于显示器边缘
用于中型显示器
·最大30英寸
支持超薄背光
·厚度小于2毫米
一致性比直下式背光差
直下背光
LCD背后的LED阵列
用于大型面板
·30英寸以上
支持高级架构
·扫描和区域调光
良好的一致性
LED背光驱动-笔记本和中小尺寸液晶显示器
通常标准WLED（20-50mA）
WLED的数量取决于应用
·根据屏幕尺寸，一般采用10–100个LED
7英寸=10-16个LED
12英寸=~40个LED
14.1英寸=~54个LED
15.4英寸=~60个LED
·一般应用都只有一个驱动
驱动的电源可来自：
·内部5V或12V
·直接来自电池
笔记本电脑中是7-20V电池
LED背光驱动-电视和中大尺寸显示器
WLED和RGBLED都可以采用
使用标准功率和大功率LED（50mA-350mA）
LED数量取决于面板大小和LED类型
·可以使用2000–4000个标准LED
·对于高功率LED，使用几百个LED
·每个系统需要几个驱动
电源通常是24V

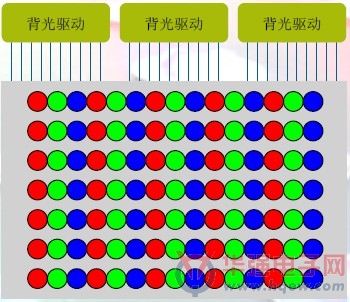

LED背光驱动-显示器和电视-区域调光
创新LED背光架构正用来克服LCD显示技术的缺点
·第一个缺点就是对比度
·第二个缺点是功耗
区域调光能够同时改善这两种缺点
·背光分成大量不同区域
·然后根据图片内容调整背光
对比度可提高到500，000：1以上
标准LCD的对比度只有5000：1
功耗降低60%
在LCD-TV中，背光消耗功率占30%以上

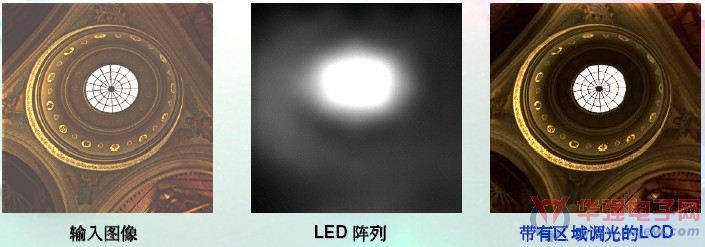

LED背光驱动-区域调光示例
LED背光驱动-显示器和电视-动态扫描
LCD的另外一个问题是运动模糊
使用动态背光扫描可以改进运动模糊
·背光分成数行
·背光以帧速率向下扫描显示器
·一次可以扫描一行或多行
·从而消除模糊效果
和区域调光结合使用实现最理想的显示效果
