几款常见的LED驱动IC的选择技巧

　　为IC设计企业了解市场需要什么样的IC，应该制定什么价位中合适。价格随时会变动只能为参考值。质量和价格是决定是否采用的因数，符合产品设计质量参数要求很重要！价格更重要！

　　1、市场褒贬不一的LED驱动IC-AMC7150

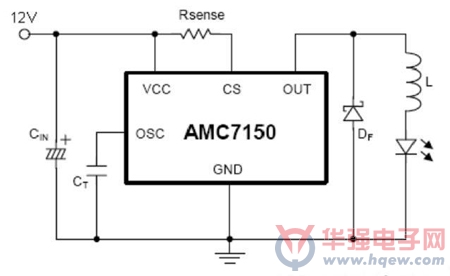

　　在当时AMC7150还是不错的，我想了想还是提提，它有个很重要的因数就是价格，有不到2元的市场价格，是你采用它的理由。AMC7150目前有几十家可以直接替换的IC型号，价格战会无法避免。

　　在设计参数要求不高的低压4-25V产品中可以选择它，基本驱动能力在3W以下应用设计。比如1W串3颗或3W 1颗LED设计是稳定的。

　　2、杭州士兰微电子-SB42511

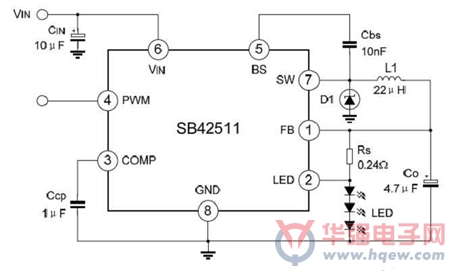

        目前士兰半导体推出新款IC，主要是针对驱动24V驱动6颗LED市场。价格要高于AMC7153优惠于欧美市场IC，适合设计1-6颗LED，输入6-25V输入电压，SOP8封装形式，主要针对目前低端射灯市场。

3、美国CATALYST公司-CAT4201

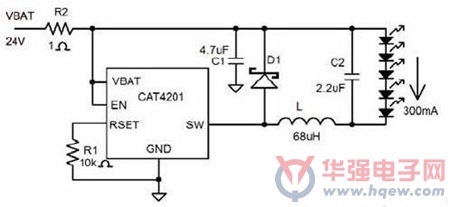

        这个IC驱动1-7颗1W LED。效率可达92%，6-28V电压输入范围降压型驱动应用设计。比前面两款IC最大的优势是封装SOT23大小，线路简介，符合目前多数小体积灯杯设计使用要求。

　　大阻值范围电流调节，可以电位器宽阻值范围调节亮度，比如设计台灯等产品需要这样时。

4、欧洲Zetex公司—ZXLD1350

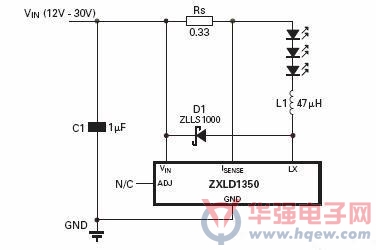

　　这颗IC目前市场反应良好，也是SOT23小体积封装，输入7-30V电压降压恒流驱动1-7psc LED，线路简洁实用。设计时Rs要紧靠IC避免供电电压大幅度不动，这样会影响恒流效果。

　　总体电子物料成本要略高于前款IC。

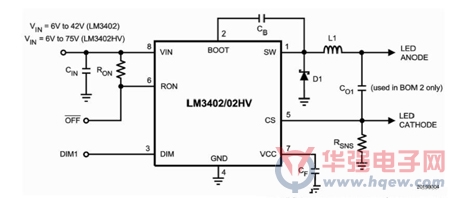

　　5、国国家半导体 LM3402

　　LM3402市场反映不错，输入电压范围涵盖整个汽车应用领域，内置MOS管最多可以15颗LED，1-3颗LED是感觉有些贵，5颗以上时性价比很不错。目前接触到的客户工程师评价很高，接受领域比较广线路简洁实用，是国半众多LED驱动IC中间佼佼者。

6、美国国家半导体 LM3404

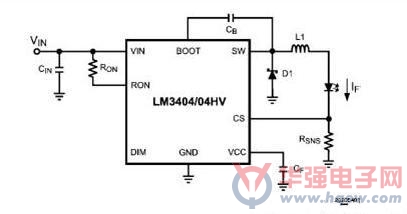

        LM3404和LM3402的线路一样，不同的是电流可以达到1A，驱动1-15pcsLED性价比较高。

        上面所列IC规格都是内置MOS管，内置MOS管可以简化线路设计，小体积，降低设计综合成本，故障率也会降低。因其目前IC工艺制成、成本等原因大于1A以上的LED驱动IC需要外置MOS管。在我们日常产品设计中经常会遇到大电流设计，比如5W、10W等更高功率的设计要求，那只能选择外置MOS管的IC才可以。接下来会综合成本推荐几款IC，为广大的工程师朋友选型方便。

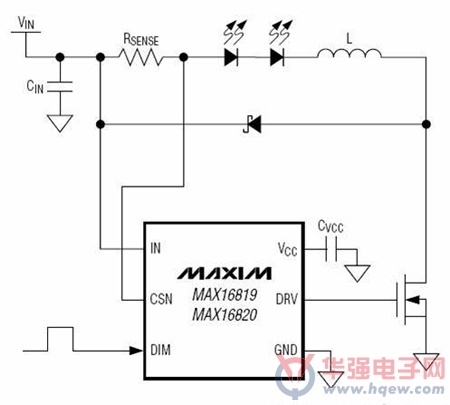

　　7、美国美信集成产品公司 MAX16819/MAX16820

　　MAX16819/MAX16820工作于4.5V至28V输入电压范围，并且有一个5V/10mA片上稳压器。输出电流由高边电流检测电阻调节，专用PWM输入(DIM)可实现宽范围的脉冲式亮度调节。

　　MAX16819/MAX16820非常适合需要宽输入电压范围的应用。高边电流检测和内置电流设置电路可使外部元件的数量最少，并可提供±5%精度的LED电流。在负载切换和PWM亮度调节过程中，滞回控制算法保证了优异的输入电源抑制和快速响应。MAX16819具有30%的电感纹波电流，而MAX16820具有10%的纹波电流。这些器件可工作于高达2MHz的开关频率，从而允许使用小型元件。

　　MAX16819/MAX16820可工作于-40°C至+125°C汽车级温度范围，可提供3mm x 3mm x 0.8mm，6引脚TDFN封装。

　　个人建议200-500Hz PWM灰度频率调节，1-6pcs LED串接最大25W产品设计，推荐大约价格0.5美金左右。

8、美国国家半导体 LM3401

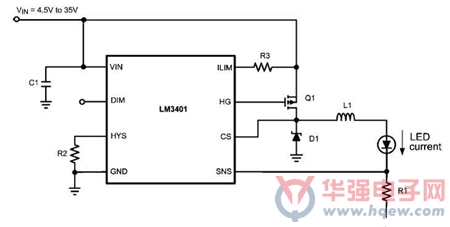

　　LM3401是国半推出的外置MOS大功率LED驱动器，可以设计3A以内的驱动电流，输入电压最高35V，可以串接10多颗LED。

         9、美国美信集成产品公司  MAX16802

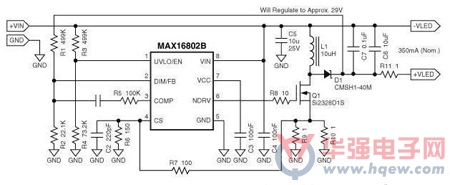

　　MAX16802A/B是高亮度(HB) LED驱动器控制IC，内部包含了设计一个宽输入范围LED驱动器所需的全部电路，适合通用照明和显示应用。适用于低输入电压(10。8V DC至24V DC) LED驱动器。需要精密调节LED电流时，可利用片上的误差放大器以及精度为1%的基准。通过低频PWM亮度调节可实现较宽的亮度调节范围。

　　MAX16802 具有输入欠压锁定(UVLO)特性，可设置输入启动电压，并可确保在电源跌落时正常工作。MAX16802具有较高滞回电压的内部自举欠压锁定电路，从而简化了离线式LED驱动器的设计。MAX16802内部没有这个自举电路，可直接由+12V电压提供偏置电源。内部微调的262kHz固定开关频率允许优化选择磁性元件和滤波元件，从而实现紧凑、高性价比的LED驱动器。

　　MAX16802A的最大占空比为50%，MAX16802B的最大占空比为75%。这些器件均采用8引脚μMAX?封装，可工作在-40°C至+85°C温度范围。

　　个人建议200-500Hz PWM灰度频率调节，1-6pcs LED串接最大50W产品设计，大约价格1.4美金左右。

10、美国美信集成产品公司 MAX1681

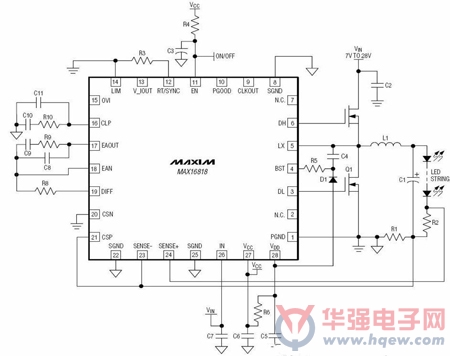

        该器件采用平均电流模式控制，通过优化利用具有最佳电荷和导通电阻特性的MOSFET，甚至在输出LED电流高达30A时也能使对外部散热器的需求降到最低。真差分检测技术可以精确控制LED电流。通过外部PWM信号可以方便的实现宽范围亮度调节。内部稳压器配合简单的外部偏压器件，可以使器件工作在较宽的4。75V至5。5V或7V至28V输入电压范围。开关频率范围较宽，可高达1。5MHz，允许使用小尺寸的电感和电容。

　　MAX16818具有延迟180°相位的时钟输出，可用于控制另一个错相工作的LED驱动器，以减小输入和输出滤波电容尺寸并降低纹波电流。MAX16818还提供可编程的打嗝式过流、过压以及过热保护功能。MAX16818ETE+额定工作于扩展级温度范围(-40°C至+85°C)，而MAX16818ATE+则工作于汽车级温度范围(-40°C至+125°C)。该LED驱动控制器提供带裸露焊盘的、无铅、0。8mm厚、5mm x 5mm 28引脚TQFN封装。

　　大电流LED驱动控制器IC，输出电流高达30A，建议设计50-300W超大功率便携式LED投影仪、LCD TV与显示器背光、前面板投影仪/背投电视、汽车、公共汽车/卡车外灯、汽车紧急照明与符号灯，等等产品。 样品申请价格在3美金左右。
