凌力尔特推出高效率、双通道单片同步降压型稳压器

华强电子网 2011-06-30 a:1:{i:0;s:12:"凌力尔特";}

凌力尔特公司 (Linear Technology Corporation) 推出高效率、双通道单片同步降压型稳压器 LTC3634，该器件为 DDR1、DDR2 和 DDR3 SDRAM 控制器提供电源和总线终端轨。LTC3634 在 3.6V 至 15V 的输入电压范围内工作，从而非常适用于双节锂离子电池应用以及 5V 和 12V 中间总线系统。LTC3634 采用独特的恒定频率 / 受控接通时间、电流模式架构，这种架构非常适用于从一个 12V 输入电源以高开关频率给 DDR 应用供电。其终端电压 VTT 设定为 VDDQ 的 1/2，可低至 0.6V，准确度为 ±1.6%。单片设计和高达 4MHz 的开关频率相结合，允许使用纤巧、低成本电容器和电感器，可为 DDR 电源应用提供一种非常紧凑和高效率的解决方案。

LTC3634 的每个通道采用了 RDS(ON) 仅为 65mΩ 和 130mΩ 的内部开关，以提供高达 95% 的效率。两个通道以 180° 反相工作，从而最大限度地减小了输入和输出电容的尺寸。一个能驱动 10mA 负载的内置缓冲器也提供了一个等于 VDDQ/2 的低噪声基准输出 (VTTR)。其他特点包括电源良好电压监视器、输入过压和过热保护以及短路保护。

LTC3634EUFD 采用 4mm x 5mm QFN-28 封装，而 LTC3634EFE 采用 28 引线 TSSOP 封装。两款器件的千片批购价分别为每片 4.25 美元和 4.40 美元。工业级版本 LTC3634IUFD 和 LTC3634IFE 保证工作在 -40°C 至 125°C，千片批购价分别为每片 4.72 美元和 4.89 美元。

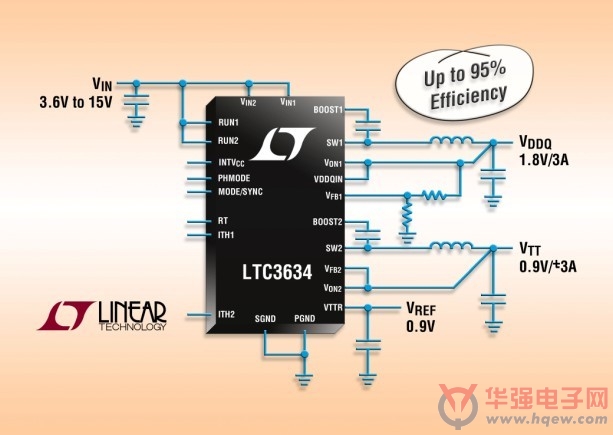

照片说明：适用于 DDR 存储器的 15V、双通道 3A 单片同步降压型转换器

性能概要：LTC3634

· 3.6V 至 15 V 的输入电压范围

· VDDQ、VTT、VTTR 输出

· 高达 ±3A 的输出电流

· 高达 95% 的效率

· 通道之间可选 90° / 180° 相移

· 可调开关频率：500kHz 至 4MHz

· 10mA 缓冲式 VTTR = VDDQ/2 = VTT 基准

· 在 0.75V 时准确度为 ±1.6% 的 VTTR

· 最佳 VOUT 范围：0.6V 至 3V

· 电流模式工作实现卓越的电压和负载瞬态响应

· 外部时钟同步

· 短路保护

· 输入过压和过热保护

· 电源良好状态输出

· 采用 (4mm x 5mm) QFN-28 和耐热增强型 28 引线 TSSOP 封装
