Silicon Labs推出业界最先进用于VOIP网关的SLIC解决方案

7月21日，高性能模拟与混合信号IC领导厂商Silicon Laboratories （芯科实验室有限公司, NASDAQ: SLAB）今日宣布针对VoIP网关推出业内最高集成度、最具成本和节能效益的用户线接口电路（SLIC）解决方案。新型Si3226x双通道ProSLIC?系列产品与现有的双通道SLIC相比，具有最小的BOM、板面积和功耗。它既是低通道数VoIP用户端装置（CPE）的理想解决方案，例如：光纤到户（FTTH）网关、DSL集成接入装置和有线嵌入多媒体终端适配器（EMTA）；同时也应用于高通道数产品，例如：多住户单元（MDU）网关和专用分组交换机（PBX）。

《全球工业分析》调查显示，预计到2015年光纤接入（FTTx）用户可达到1.839亿，其中亚洲用户超过80%。IPTV和视频服务所需要的高带宽、日益增长的语音/数据/视频捆绑服务要求、以及将铜线网络升级成光纤网络的庞大计划正在推动FTTx网关市场的持续增长。Silicon Labs公司Si3226x双通道ProSLIC系列产品旨在帮助设计人员有效降低这些网关的设计成本和复杂度。

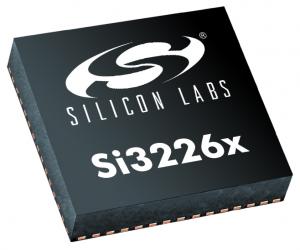

FTTx和其他VoIP网关制造商所面临的难题是如何把用户需要的所有功能集成到更小且更低成本的系统设计中。Si3226x ProSLIC很好的解决了这个难题，它在极小的60引脚8mm x 8mm QFN封装内集成两个完整的通道。Si3226x元器件是目前可用的最小的双通道外部交换站（FXS）解决方案，它使得多通道网关具有最小的通道BOM成本和封装尺寸，甚至比一些四通道和八通道FXS解决方案还要小。

Si3226x系列产品是业界首个集成电平转换器/驱动器的FXS解决方案，允许直接连接到DC-DC转换器的功率管上，而不用考虑输入电压。这一创新消除了竞争对手SLIC设计中所必须的MOSFET预驱动电路，可降低双通道设计成本和封装尺寸，并减少至少12个外围元器件。

Si3226x系列产品在整体FXS系统功耗最小化方面达到了新的高度，挂机状态下每通道功耗小于55 mW，这使得双通道ProSLIC元器件成为青睐节能电子产品的通信服务提供商和政府部门的理想解决方案。片上集成的智能化DC-DC转换器通过仅产生挂机状态、摘机状态和振铃状态所需的电压提高了电源效率。超低功耗使得元器件更容易满足绿色能源标准，例如：欧洲委员会对宽带装置功耗的准则规范；延长电池供电装置的待机时间；降低热消耗，消除多通道网关设计中所需的风扇，从而进一步降低了系统成本。

Si3226x系列产品可通过产生跟踪馈电电压获得最低功耗，也可以通过采用共享馈电电压比如固定馈电轨迹（fixed-rail），来获得最低BOM成本。集成的DC-DC控制器既可为每个SLIC通道单独配置跟踪式DC-DC转换器输出，也可为两个或多个通道配置共享的单一多轨DC-DC转换器。这种配置上的灵活性使开发人员可以使用相同的SLIC元器件同时实现低功耗跟踪式设计和低成本固定馈电轨迹式设计。此外，与竞争对手的固定电压设计相比，Silicon Labs公司创新的跟踪式共享馈电（TSS）大大降低了双通道共享式馈电设计的功耗。

Silicon Laboratories公司副总裁兼有线产品总经理Carlos Garcia表示：“Silicon Labs公司通过在双通道SLIC设计中提高片上集成度、降低功耗、消减BOM成本和减少元器件数量，持续不断的推动混合信号技术IC市场的产品创新，Si3226x ProSLIC系列产品正是制造商开发新一代小尺寸、多功能、节能型VoIP网关设计的理想选择。”

Silicon Labs公司为用户提供了软件和参考设计，以利加速产品上市并简化基于Si3226x的设计。用于所有ProSLIC产品的通用软件库ProSLIC API，使得用户无需为ProSLIC元器件开发特定系统的软件驱动程序。为了使系统开发人员在成本与功耗之间找到最佳平衡点，Si3226x评估板支持多个DC-DC转换器选项。而来自于领先片上系统（SoC）解决方案供应商的VoIP网关装置的软硬件参考设计，更有助于进一步降低设计难度。
