莱迪思新的混合信号设计软件简化了平台管理设计

莱迪思新的混合信号设计软件简化了平台管理设计

莱迪思器件和解决方案的营销总监Shakeel Peera说道，“有了PAC – Designer 6.1和Lattice Diamond 1.3软件的整合，我们的用户将能够以更高的效率设计和模拟Platform Manager器件，同时仍然能够方便地使用广泛认可的PAC - Designer软件。 “

新的自动模拟功能

无论是通过Platform Manager的内部CPLD控制测试关键的模拟I / O引脚的功能，或是在Platform Manager的FPGA控制部分内，检查用Verilog或VHDL编写的增强数字控制功能的整合，PAC-Designer 6.1软件无缝地与Diamond 1.3设计工具相集成，以编译整个设计，构建必要的激励模板文件，然后在Aldec公司的Active - HDL模拟器内自动生成初始时序波形。在PAC - Designer 6.1软件中对先前复杂的手工设计流程进行了优化和自动化处理，生成所有必要的设计文件，只需点击鼠标就能提供初始时序流程图。

全面的模拟和数字设计支持

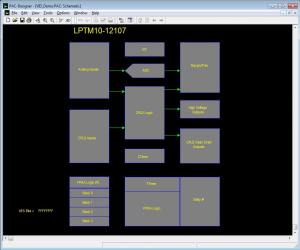

PAC-Designer 6.1软件为模拟工程师提供了一个基于GUI的设计方法，它使用直观的对话框配置Platform Manager的模拟部分; LogiBuilder设计方法将电源管理功能集成至芯片中的CPLD; LogiBuilder或Lattice Diamond Verilog/ VHDL设计方法集成数字电路板的管理功能至Platform Manager器件的FPGA部分。

 PAC- Designer 6.1软件包括4个专门针对Platform Manager开发套件的参考设计，包括故障记录和监测，增强的闭环微调，长延时定时器和ADC电压测量。在莱迪思的网站上提供与Platform Manager器件相配的11个参考设计，还包括PWM风扇控制、连接I2C Slave至 SPI Master和一个BSCAN1多个扫描端口寻址缓冲区。可直接从PAC- Designer 6.1软件中找到31个额外的设计例子，提供指令和针对Power Manager II和ispClock器件的解决方案。

朗读

字典

第三方设计工具支持

整合的PAC – Designer 6.1和Lattice Diamond 1.3软件包括适用于Windows的Synopsys公司的Synplify Pro高级 FPGA综合。还包括适用于Windows 的Aldec公司的Active - HDL莱迪思版II模拟器。
