欧司朗新推出红外线ChipLED

欧司朗新推出红外线ChipLED

拜强大的超小型LED之赐，超小型光学触控式萤幕终于问世

  轻薄小巧但功能强大是触控式面板对红外线元件的要求。这对新的 ChipLED SFH 4053 而言并不成问题：其极小型的构面，遂而成为市场上最小型的产品之一。再结合其效能，这款 ChipLED 最适合用于小巧轻薄、整合式全功能的个人电脑及笔记型电脑的显示器。而且，这个红外线发射二极管（IRED）极小，轻易就能整合到智慧型手机当中。

  虽然触控式萤幕可以用在各种设计上，但却面临一个共同的问题，那就是手指的触控会产生阴影或是反射光线。在基本的红外线发射二极管及感应器中，会产生垂直及水平的光束网格。这些元件会置入小型框架中，也就是所谓的外框，镶在萤幕四周，深度仅约 0.5 到 1 公厘不等。欧司朗光电半导体产品行销经理 Bianka Schnabel 表示：“若要把外框做得更薄一点，就特别需要用到小型的红外线发射二极管及感应器，其在设计面上可带来正面效果，因此，这对行动装置如平板电脑及笔记型电脑而言格外重要。”新的 ChipLED SFH 4053 仅有 0.5 x 1 公厘，因此所需的空间甚小。符合业界标准 0402（长度/宽度）、且高度仅 0.45 公厘，是市面上最小的产品之一。

  除了尺寸小之外，这些元件的高亮度输出也扮演重要角色，尤其是用在相机为主的触控式萤幕方面。这类萤幕要求红外线发射器的数量比基本款为小，但射出的亮度须非常高，因为须从两个角落以红外线光源照射整个萤幕。在红外线发射器旁边的是相机芯片，当用笔或手指触碰萤幕时，会侦测到信号的改变。

  拜欧司朗薄膜芯片科技之赐，SFH 4053 是另一个能应用在此方面、从小型套件中产生高度输出的高功效红外线发射二极管，在操作电流 70 mA 中可达 35mW。在脉冲模式中，可从 700mA 中达到 260mW。Bianka Schnabel 补充道：“这种 ChipLED 能提供足够的光源，而且能轻易将相机为主的触控式萤幕系统扩充到更大的萤幕尺寸，同时还具备成本效益。”

  这种新的 ChipLED 是一种应用广泛的元件，可用于多种用途，从光线网格专用的狭角发射到最适合投射到导光板的轻薄短小元件均可。此LED 有 0603 尺寸，镜头类型从 +- 40° 到 +-10°，还有各种不同的芯片技术（薄膜、奈米堆叠）。

  这种 ChipLED 的波长最适合以上应用的需求。在 850nm 时，肉眼难以辨识这种红外线发射二极管的光线，但是接收器的元件却对这种波长非常敏感。

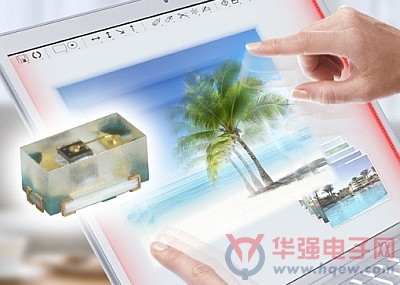

  照片来源：欧司朗

  这种 ChipLED 用途广泛，如可以用在多触控面板，及安装在平板电脑到整合式全功能电脑等各种产品中。使用者不仅可以选取及移动项目，也可以缩放。
