核心提示：西铁城电子株式会社，新开发了世界第一次达到17,675lm 的大光量LED等，5系列11品种的照明用LED……

西铁城电子株式会社，新开发了世界第一次达到17,675lm 的大光量LED等，5系列11品种的照明用LED。使一个LED可提供光量的幅度变得更宽，还有可根据发光效率来选择的特征，并且可以替代各种各样的现有光源。

本产品将在自10月27日起召开的2011香港国际灯饰展”(Hong Kong International Lighting Fair)上展出。在本公司的展区，可以观看到产品的演示。

主要特征

1．世界第一！17,675lm 大光量的实现

实现了17,675lm（5,000K、Ra65 型）的大光量，相比每个LED 的最高光量比以前的4,390lm 有了飞跃性的提高。

2．可选择个体LED 的光量和发光效率

Chip On Aluminum 工法※2 实现了高效率放热性，并且对材料进行重新选定和优化组合以提高光的取出效率，从而使一个LED 可提供的光量变得更有余地。通过使在光量和发光效率上有余地的5 系列11 品种产品的上市，从而有了可覆盖约从100lm～17,675lm（0.8W～184W级）的所有亮度。

可选择重视发光效率，或重视光量。通过改变驱动条件，可使用超过155lm/W 的高发光效率的产品。

3 ．器具设机的共通化

因只用5 个系列的LED 即可覆盖到拥有数百种现有光源（白炽灯10W 到水银灯300W 相当的光量），可谋取LED 周围的光学设计共通化，器具设计的效率化。

4．提高光的质量

原来的产品，LED 素子在构造（package）中被放置成四角形，通过进行光学上的优化组合改变成圆形，降低了照明器具成品时的光斑。

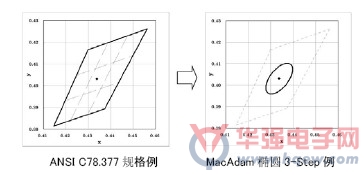

采用「MacAdam 椭圆3-Step」的色度管理基准约为ANSI C78.377 规格※3 的1/9，使产品几乎感觉不到LED 的色度偏差。（不包括5,000K、Ra65 型）

5．与过去相比40％性能提高

通过对材料进行重新选定和优化组合，与本公司旧产品相比，光量和发光效率有40%的提高。

※ 同样素子数，同样驱动条件下进行发光比较

旧产品（CL-L233、3,000K）： 960lm 721lm/W

新产品（CLL030-1206A1、3,000K）： 1,363lm 1,031lm/W（比旧产品增142%）（比旧产品增143%）

6．Chip On Aluminum 工法（本公司专利）

有高度的散热性和耐热性效果。

因为使用铝基板，所以可以直接用螺钉固定在散热板上。

7．因采用模拟演示系统而实现简化选择

专门为新产品，准备了模拟演示系统。器具厂家可以通过输入光通量等所寻找LED 的数据，来缩小对象LED 型号的范围，从而容易地选择所寻找的LED。

用途
可覆盖从白炽灯10W 到水银灯300W，可以替代各种各样的现有光源。

开发背景和效果

本公司自2003 年起从事照明用LED 的开发，作为高功率系列LED 的先锋，被各种各样的照明器具所采用，积累了许多业绩。由于节能、长寿命的LED 照明受到世界的注目，现在替代现有光源的趋势正急剧扩大。

在一般家庭内多使用的白炽灯，商业设施内的筒灯和聚光灯多使用的卤素灯泡，另外路灯和灯饰照明的投光器多使用的HID（高强度气体放电灯）※4 等，根据用途的不同它们的亮度和形状都不相同。用LED 光源来替代它们时，通常很难只用一个LED 来确保所需要的光量，根据用途要在器具内设置复数个的LED。这时由于LED 的放置面积而引起的器具的大型化和因复数光源存在而引起反射板等的设计复杂化，从而产生重影※5 这样的弊端发生。

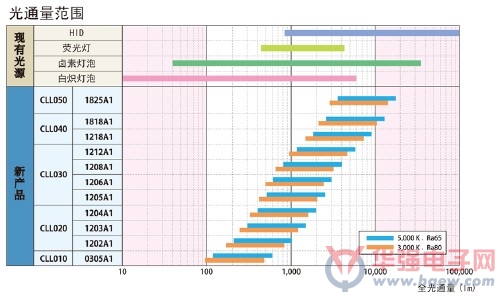

此次开发的新产品，形成了可覆盖从白炽灯10W到水银灯300W的产品群。通过使在光量上有余地的5系列11品种产品的上市，从而有了可覆盖约从100lm～17,675lm毫不间断的亮度。另外也可根据发光效率从复数个的LED中进行选择。

因此可以解决上述问题，为照明设备的小型化和光学设计的简略化做出贡献。并因把LED 的形状控制在5 系列之内，可使LED 周边的光学设计共通化和器具设计的效率化。器具厂商可根据各自规格来选择LED 的光量和发光效率，得以提高可替代各种各样现有光源的可能性。

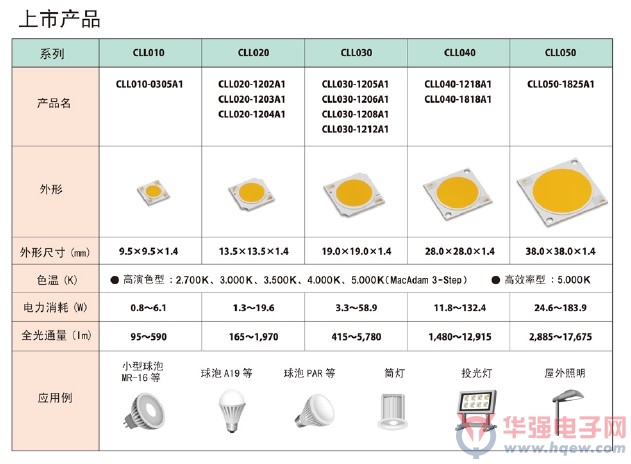

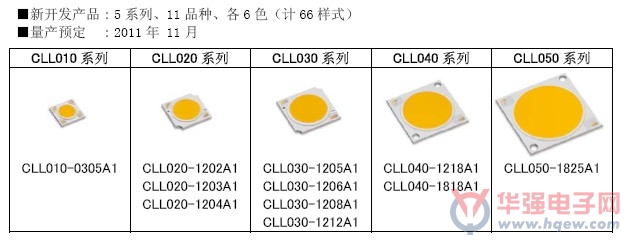

产品主要的配置

※1 世界第一：至2011 年10 月发表为止具本公司调查。

※2 Chip On Alumi 工法：将LED 素子直接贴装到铝基板的工法。本公司专利。

※3 ANSI C78.377 规格：美国规格协会所制定的有关LED 照明制品色度范围的规格。

※4 HID：高压气体放电灯，高压钠灯、（荧光）高压汞灯、氙气灯、金属卤化物灯等的总称、被大光量照明所使用。

※5 重影：在同一照明器具内，由于搭载复数个LED 而产生重影的现象。
