恒流二极管及其在驱动LED中的应用

恒流二极管及其在驱动LED中的应用

很早就已经出现了恒流二极管，但是这种二极管并没有引起人们的关注，因为它只是用于某些仪器仪表中作为电流的标准。然而近来随着led产业的蓬勃发展，这种二极管突然引起了广泛的兴趣。很多国外的大公司都开发出这种产品以供驱动LED，这是因为LED必须采用恒流源作为驱动的原因。下面我们将要深入讨论一下恒流二极管的性能和应用。

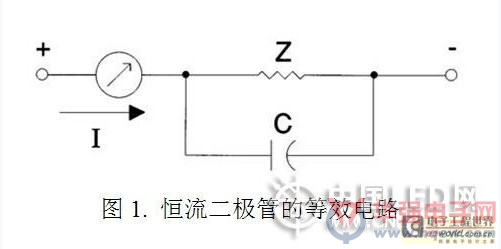

理想的恒流源是一种内阻为无穷大的器件，不论其两端电压为何值，其流经的电流永远不变。当然这种器件是不可能存在的。实际的恒流二极管相当于一个在一定工作电压范围内（例如25-100V），其电流恒定为某一值（例如20mA）。其等效电路如图1所示。

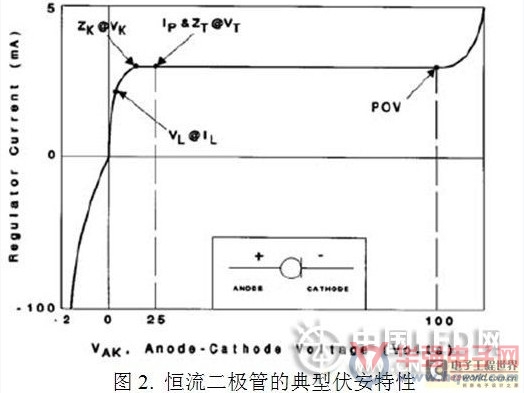

其内阻为Z，并联的电容大约为4-10pF。其典型的伏安特性如图2所示。
