ST简化显示模块设计，助力便携电子产品创新

ST简化显示模块设计，助力便携电子产品创新

      高集成度白光LED背光控制器最大限度减少连接线和元器件数量， 优化制造成本、上市时间和能效   中国，2011年11月11日 —— 横跨多重电子应用领域、全球领先的半导体供应商意法半导体（STMicroelectronics，简称ST；纽约证券交易所代码：STM）发布一款创新的显示屏背光LED控制器芯片。新产品可简化手机与其它便携电子产品的电路设计，为显示屏提供稳定且高品质的照明光源，并释放更多的电路板空间，有助于延长电池使用寿命。

       高能效、尺寸紧凑和高耐用性的特性使白光 LED背光成为很多手机设计的首选。LED需要恒定的驱动电流，而提供恒流的驱动电路是由一个控制器芯片和若干个元器所组成。意法半导体新款控制器STLED25单片集成能够驱动多达10支LED的控制电路，因此STLED25不仅能够简化手机设计，还可为其它功能释放更多的电路板空间。

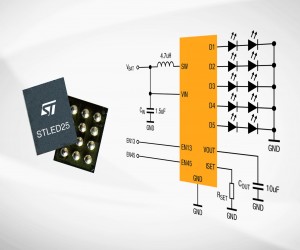

       STLED25继承意法半导体先进的设计和制造能力，提供五个可直接连接LED上桥臂端的电流源，而下桥臂可直接连接地面，无需将每个LED通道回连至控制器芯片，从而可实现更紧凑、稳健且可靠的设计。STLED25只需一个外接电阻即可设置LED驱动电流。

       STLED25的工作电压为2.3V至5.5V，适用于以电池为电源的电子产品，通过两个独立的控制引脚，控制器芯片能够驱动5条支路通道。无论是在最大亮度还是调光模式，控制器均可确保电压转换和电流控制电路拥有很高的能效，最大限度地延长电池的使用寿命。此外，每个通道的电流匹配度非常精确，从而可确保背光亮度保持一致，进一步提高消费者的使用体验。

      STLED25的主要特性：
      1.4 x 1.8mm片级封装
      解决方案总计占板面积：15.6mm2
      输出电流：5 x 25mA
      能效：85- 87%
      PWM方式调光
     通道可分别打开/关闭
     限流及保护电路
